(TK) Filtrowanie protokołu OSPF**
Wstęp teoretyczny do filtrowania tras routingu
- Zgodnie z zasadą funkcjonowania protokołu OSPF, baza LSDB musi mieć taką samą zawartość, na wszystkich urządzeniach względem tej samej strefy (Area). Zasada ta wyklucza więc stosowanie filtracji tras routingu w obrębie jednej tej samej strefy (Area), dopuszczając ją jedynie na ruterach pełniących rolę ABR (SLA typu 3) oraz ASBR (SLA typu 5).
- Trasy „Interarea Routers” wymieniane za pomocą struktur LSA typu trzeciego oraz piątego,funkcjonują zgodnie z logiką Distance Vector a nie Link-State, jak ma to miejsce w przypadku struktur LSA typu pierwszego oraz drugiego.
Filtrowanie tras routingu (in & out)

??KONFIGURACJA SPRAWDŹ?? 49- OSPF of Type-5 LSAs (Redistribution filtering) 28 minuta nagrania w dan.

Konfiguracja filtrowania tras routingu

Filtrowanie struktur LSA typu 3 (ABR)

# Szczegółowa konfiguracja Prefix listy została opisana w artykule: Prefix Lista.

(config)# ip prefix-list nazwa-prefix-listy [seq 1-4294967294(ID sekwencji)] {deny / permit} adres-sieci/prefix [ge mini-prefix / le max-prefix]
Dopuszcza bądź blokuje trasy routingu, dotyczące wskazanej w komendzie sieci, której maska mieści się w zakresie od prefix-mini do max-prefix.
Przykładowa komenda [ip prefix-list nazwa permit 192.168.0.0/16 ge 24 le 26] dopuszcza trasy routingu, posiadające prefix z zakresu od 24 do 26, dla sieci 192.168.0.0/16.

(config)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# area ID-strefy filter-list prefix-list nazwa-prefix-listy {in / out}
Określona w komendzie prefix lista filtruje adresy zapisane w wpisie „deny” a przepuszcza wpisy „permit”.

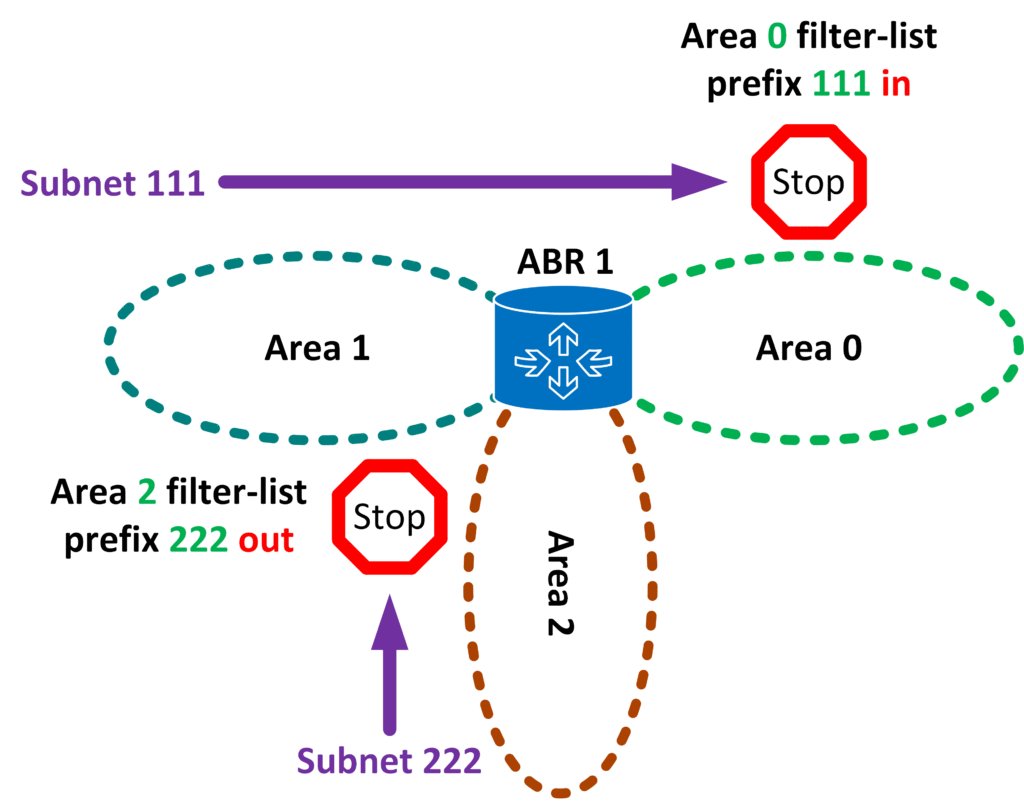

Pod-komenda„in” filtruje trasy przychodzące do danej strefy (Area), natomiast „out” filtruje trasy wychodzące z danej strefy (Area).

(config-router)# show ip prefix-list [nazwa-prefix-listy]
Wyświetla wszystkie skonfigurowane, bądź określoną w komedzie prefix listę.

Filtrowanie struktur LSA typu 5 (ASBR)

# Szczegółowa konfiguracja Router mapy została opisana w artykule: Router mapa.

(config)# route-map nazwa-router-mapy {permit / deny} sequence
Tworzy nową router mapę przepuszczającą (permit), bądź filtrujące (denny). Wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

(config-route-map)# match ip address {ACL-ID / prefix-list nazwa-prefix-listy}
Określa trasy prowadzące do sieci, zawartych w określonej przez komendę liście ACL bądź Prefix liście.
Konfiguracja Prefix listy, została opisana w następującym artykule.

(config-route-map)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# redistribute protokół [ASN] [route-map nazwa-ruter-mapy] [subnets]
* Route-map – Określa Router Mapę ,filtrującą wskazane trasy routingu.
* Subnets – Zezwala na rozgłaszanie zarówno sieci klasowych jak i bezklasowych (IPv4).

# show route-map [nazwa-router-mapy]
Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

Filtrowanie struktur LSA typu 1,2 (ABR) za pomocą sumaryzacji
```
Filtrowanie struktur LSA typu pierwszego oraz drugiego jest możliwe jedynie na ruterze ABR, za pomocą wykluczonej sumaryzacji "not-advertise".
```
(config)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# area ID-strefy range sieć maska not-advertise
Określa filtrowaną sieć, wraz ze strefą (Area) z której pochodzi (Metoda ta umożliwia filtrowanie jedynie struktur LSA typu pierwszego jak i drugiego na ruterze ABR). W topologii Area 1 – Area 0 – Area 2 filtrowanie poprzez sumaryzację może być zastosowane pomiędzy strefą 1,0 dla sieci ze strefy pierwszej jak i zerowej oraz pomiędzy strefą 0, 2 dla sieci zerowej jak i drugiej, nie można jej jednak stosować pomiędzy np. strefą 1,0 dla sieci ze strefy drugiej).

Filtrowanie tras sieciowych niezależnie do struktur LSA za pomocą listy (Distribute List)
- Filtrowanie tras routingu za pomocą funkcji „Distribute List”, blokuje możliwość dodania określonej sieci do tablicy routingu, względem wszystkich protokołów routingu dynamicznego. W przypadku protokołu OSPF filtracja ta nie wpływa ani na struktury LSA ani na algorytm SPF, ponieważ dotyczy jedynie procesu aktualizacji tablicy routingu (Jest to najmniej pożądana metoda filtracji, mogąca doprowadzić do powstania dziur w topologii routingu).
- Proces dodawania tras routingu na ruterze wykorzystującym protokół OSPF jest następujący:
  - Baza LSDB -> Algorytm SPF -> Distribute-List in -> IP Routing Table.
  - Lista Distribute-List out nie zadziała w przypadku protokołu OSPF ponieważ filtruje ona jedynie sieci pobierane z tablicy routingu w procesie redystrybucji. Natomiast protokół OSPF nie pobiera z tablicy routingu żadnych informacji dotyczących sieci a jedynie korzysta z własnej bazy LSDB w tym procesie.
Podstawowa filtracja tras routingu (ACL)

(config)# access-list ACL deny sieć dzika-maska
Tworzy standardową listę ACL filtrującą wskazaną sieć.

(config)# access-list ACL permit any
Dodaje wpis listy ACL przepuszczający pozostałe sieci.

(config)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# distribute-list ACL in [interfejs]
Blokuje możliwość dodania określonej sieci do tablicy routingu, względem wszystkich protokołów routingu dynamicznego. W przypadku protokołu OSPF filtracja ta nie wpływa ani na struktury LSA ani na algorytm SPF, ponieważ dotyczy jedynie procesu aktualizacji tablicy routingu (Jest to najmniej pożądana metoda, mogąca doprowadzić do powstania dziur w topologii routingu).

Rozszerzona filtracja tras routingu (ACL)

(config)# access-list ACL deny ip RID adres-IP-następnego-przeskoku sieć dzika-maska
Tworzy rozszerzoną listę ACL filtrującą określoną w komendzie sieć (sieć dzika-maska), rozgłaszaną przez ruter o określonej wartości RID oraz adresie następnego przeskoku.

(config)# access-list ACL permit ip any any
Dodaje wpis listy ACL przepuszczający pozostałe sieci.

(config)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# distribute-list ACL in [interfejs]
Blokuje możliwość dodania określonej sieci do tablicy routingu, względem wszystkich protokołów routingu dynamicznego. W przypadku protokołu OSPF filtracja ta nie wpływa ani na struktury LSA ani na algorytm SPF, ponieważ dotyczy jedynie procesu aktualizacji tablicy routingu (Jest to najmniej pożądana metoda, mogąca doprowadzić do powstania dziur w topologii routingu).

Filtrowanie tras OSPF (Prefix lista)

# Szczegółowa konfiguracja Prefix listy została opisana w artykule: Prefix Lista.

(config)# ip prefix-list nazwa-prefix-listy [seq 1-4294967294(ID sekwencji)] {deny / permit} adres-sieci/prefix [ge mini-prefix / le max-prefix]
Dopuszcza bądź blokuje trasy routingu, dotyczące wskazanej w komendzie sieci, której maska mieści się w zakresie od prefix-mini do max-prefix.
Przykładowa komenda [ip prefix-list nazwa permit 192.168.0.0/16 ge 24 le 26] dopuszcza trasy routingu, posiadające prefix z zakresu od 24 do 26, dla sieci 192.168.0.0/16.

(config)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# distribute-list prefix nazwa-prefix-listy in [interfejs]
Blokuje możliwość dodania określonej sieci do tablicy routingu, względem wszystkich protokołów routingu dynamicznego. W przypadku protokołu OSPF filtracja ta nie wpływa ani na struktury LSA ani na algorytm SPF, ponieważ dotyczy jedynie procesu aktualizacji tablicy routingu (Jest to najmniej pożądana metoda, mogąca doprowadzić do powstania dziur w topologii routingu).

Filtrowanie tras OSPF (Router mapa)

# Szczegółowa konfiguracja Router mapy została opisana w artykule: Router mapa.

(config)# route-map nazwa-router-mapy {permit / deny} sequence
Tworzy nową router mapę przepuszczającą (permit), bądź filtrujące (denny). Wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

(config-route-map)# match ip address {ACL-ID / prefix-list nazwa-prefix-listy}
Określa trasy prowadzące do sieci, zawartych w określonej przez komendę liście ACL bądź Prefix liście.
Konfiguracja Prefix listy, została opisana w następującym artykule.

(config-route-map)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# distribute-list router-map nazwa-router-mapy in [interfejs]
Blokuje możliwość dodania określonej sieci do tablicy routingu, względem wszystkich protokołów routingu dynamicznego. W przypadku protokołu OSPF filtracja ta nie wpływa ani na struktury LSA ani na algorytm SPF, ponieważ dotyczy jedynie procesu aktualizacji tablicy routingu (Jest to najmniej pożądana metoda, mogąca doprowadzić do powstania dziur w topologii routingu).
```
Lista ACL bądź też lista Prefix lista, zawierająca wpis Deny wymusza przejście do kolejnego wpisu router-mapy.
```
```
Wpis router-mapy bez skonfigurowanej komendy [match] dotycz wszystkich tras routingu.
```
Komendy SHOW

# show ip ospf xxx
Wyświetla

# show ip ospf xxx
Wyświetla

# show ip ospf xxx
Wyświetla

Pozostałe tematy związane z konfiguracją protokołu OSPF
OSPFv3
24 lipca 2019
(K) Filtrowanie protokołu EIGRP**
Filtrowanie tras protokołu EIGRP

Filtrowanie tras EIGRP za pomocą Prefix-listy

# Szczegółowa konfiguracja Prefix listy została opisana w artykule: Prefix lista.

(config)# ip prefix-list nazwa-prefix-listy {deny / permit} adres-sieci/prefix {ge mini-prefix / le mas-prefix}
Dopuszcza bądź filtruje trasy routingu, dotyczące wskazanej w komendzie sieci.

(config)# ip prefix-list nazwa-prefix-listy [seq 1-4294967294(ID sekwencji)] {deny / permit} 0.0.0.0/0 le 32
Dopuszcza bądź blokuje pozostałe trasy routingu (Implicit Permit / deny).

(config)# ruter eigrp [ASN]
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-route)# distribute-list prefix nazwa-prefix-listy {in / out} [interfejs]
Przypisuje Prefix listę filtrującą wskazane trasy routingu, do konfigurowanej instancji protokołu EIGRP.

# show ip prefix-list [nazwa-prefix-listy]
Wyświetla wszystkie skonfigurowane, bądź określoną w komedzie prefix listę.

# show ip prefix-list [nazwa-prefix-listy] detail
Wyświetla wszystkie skonfigurowane, bądź określoną w komedzie prefix listę. Wraz z statystykami dotyczącymi ilości dopasowań poszczególnych wpisów jak i całej prefix listy.

Filtrowanie tras EIGRP za pomocą Router-mapy

# Szczegółowa konfiguracja Router mapy została opisana w artykule: Router mapa.

(config)# route-map nazwa-router-mapy {permit / deny} numer-sekwencyjny
Tworzy nową router mapę przepuszczającą (permit), bądź filtrujące (denny). Wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

(config-route-map)# match ip address {ACL-ID / prefix-list nazwa-prefix-listy}
Określa trasy prowadzące do sieci, zawartych w określonej przez komendę liście ACL bądź Prefix liście.
Konfiguracja Prefix listy, została opisana w następującym artykule.

(config–route-map)# ruter eigrp [ASN]
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-route)# distribute-list route-map nazwa-ruter-mapy {in / out} [interfejs]
Przypisuje określoną w komendzie Router mapę, do konfigurowanej instancji protokołu EIGRP.

# show route-map [nazwa-router-mapy]
Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

Filtrowanie tras EIGRP za pomocą listy ACL

Filtrowanie tras EIGRP za pomocą listy Standart ACL

(config)# access-list ACL-ID {permit / deny} {sieć dzika-maska / host adres-IP}
Dopuszcza bądź filtruje trasy routingu, dotyczące wskazanej w komendzie sieci.

(config)# ruter eigrp [ASN]
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-route)# distribute-list ACL-ID {in / out} [interfejs]
Przypisuje listę ACL filtrującą wskazane trasy routingu, do konfigurowanej instancji protokołu EIGRP.

# show access-list ACL
Wyświetla konfigurację wskazanej listy ACL.

Filtrowanie tras EIGRP za pomocą listy Extended ACL
```
Filtrowanie tras EIGRP za pomocą listy Extended ACL, umożliwia filtrowanie tras routingu pochodzących od określonego w komendzie sąsiada.
```
(config)# access-list ACL-ID {permit / deny} host adres-IP(Adres sąsiedniego urządzenia) sieć dzika-maska
Dopuszcza bądź filtruje trasy routingu, dotyczące wskazanej w komendzie sieci, rozgłaszanej przez ruter o podanym adresie IP.

(config)# ruter eigrp [ASN]
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-route)# distribute-list ACL-ID {in / out} [interfejs]
Przypisuje listę ACL filtrującą wskazane trasy routingu, do konfigurowanej instancji protokołu EIGRP.

# show access-list ACL
Wyświetla konfigurację wskazanej listy ACL.

# show ip eigrp topology all-links
Wyświetla wszystkie trasy przetrzymywane w tablicy topologii protokołu EIGRP, wraz z adresem sąsiada który trasy te rozgłasza.

Komendy SHOW

# show ip prefix-list [nazwa-prefix-listy]
Wyświetla wszystkie skonfigurowane, bądź określoną w komedzie prefix listę.

# show ip prefix-list [nazwa-prefix-listy] detail
Wyświetla wszystkie skonfigurowane, bądź określoną w komedzie prefix listę. Wraz z statystykami dotyczącymi ilości dopasowań poszczególnych wpisów jak i całej prefix listy.

# show route-map [nazwa-router-mapy]
Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

# show ip route adres-IP-sieci
Wyświetla szczegółowe informacje na temat trasy, prowadzącej do wskazanej w komendzie sieci. Komenda wyświetla między innymi przypisaną do trasy wartość o-tagowania.

# show ip protocols
Wyświetla ustawienia wszystkich skonfigurowanych protokołów routingu dynamicznego. W tym najważniejsze informacje dotyczące konfiguracji protokołu EIGRP wraz z informacjami dotyczącymi filtracji tras routingu.

# show ip eigrp topology all-links
Wyświetla wszystkie trasy przetrzymywane w tablicy topologii protokołu EIGRP.

Pozostałe tematy związane z konfiguracją protokołu EIGRP
EIGRPv6
16 lipca 2019
(K) Router Map”
Wstęp do Router Mapy
- W procesie redystrybucji tras sieciowych pomiędzy różnymi protokołami routingu dynamicznego, przypisywana jest im domyślna, bądź statycznie zdefiniowana wartość metryki. Opcjonalnym narzędziem umożliwiający bardziej szczegółowe zarządzanie wartościami metryki, jest router mapa. Umożliwia ona zdefiniowanie wartości, rozgłaszanej metryki, jak i opcjonalnego tagowania tras względem określonej trasy bądź wielu tras routingu.
- Ponad to ruter mapa udostępnia następujące funkcjonalności:
  - Filtrowanie rozgłaszanych sieci na podstawie adresu, maski oraz innych parametrów.
  - Przypisywanie wartości metryki do konkretnych sieci.
  - Określanie rodzaju trasy zewnętrznej np. E1 bądź E2.
  - Tagowanie tras routingu.
Podstawowa konfiguracja Router mapy:

Określanie zasięgu router mapy

(config)# route-map nazwa-router-mapy {permit / deny} sequence
Tworzy nową router mapę przepuszczającą (permit) bądź filtrujące (denny), wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

(config-route-map)# match interface interfejs…
Określa trasy zawierające podany w komendzie interfejs, jako interfejs następnego przeskoku.

(config-route-map)# match ip address {ACL-ID / prefix-list nazwa-prefix-listy}
Określa trasy prowadzące do sieci, zawartych w określonej przez komendę liście ACL bądź Prefix liście.
Konfiguracja Prefix listy, została opisana w następującym artykule.

(config-route-map)# match ip next-hop {ACL-ID / prefix-list nazwa-prefix-listy}
Określa trasy zawierające adres następnego przeskoku (Next-hop), zawarty w określonej przez komendę liście ACL bądź Prefix liście.
Konfiguracja Prefix listy, została opisana w następującym artykule.

(config-route-map)# match ip route-source {ACL-ID / nazwa-prefix-listy}
Określa trasy rozgłaszane przez określony ruter, posiadający wartość RID określoną za pomocą listy ACL bądź Prefix liście.
Konfiguracja Prefix listy, została opisana w następującym artykule.

(config-route-map)# match metric metryka [+- wartość]
Określa trasy z zdefiniowaną wartością, bądź z wskazanym zakresem (+-) metryki.

(config-route-map)# match route-type {internal / external [type-1 / type-2] / level-1 / level-2 / nssa-external / local}
Określa trasy zewnętrzne danego typu.

(config-route-map)# match tag {0-255.0-255.0-255.0-255…(tag)(dotted-decimal) / 0-4294967295…(tag)(intiger) / list nazwa-tag-listy…}
Określa trasy routingu posiadające podaną wartość o-tagowania.
Konfiguracja tagowania tras routingu, została opisana w następującym artykule.

# show route-map [nazwa-router-mapy]
Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

Określanie parametrów router mapy

(config)# route-map nazwa-router-mapy {permit / deny} sequence
Tworzy nową router mapę przepuszczającą (permit) bądź filtrujące (denny), wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

(config-route-map)# set metric metryka({[OSPF, RIP] wartość metryki / [EIGRP] bandwidth delay reliability Loading mtu})
Przypisuje do określonych za pomocą komendy [match] tras routingu, wartość rozgłaszanej metryki.

(config-route-map)# set metric-type {type-1 / type-2}
Przypisuje do określonych za pomocą komendy [match] tras routingu, rodzaj rozgłaszanej trasy.

(config-route-map)# set tag {0-255.0-255.0-255.0-255…(tag)(dotted-decimal) / 0-4294967295…(tag)(intiger)}
Przypisuje do określonych za pomocą komendy [match] tras routingu, wskazaną wartość o-tagowania.
Konfiguracja tagowania tras routingu, została opisana w następującym artykule.

# show route-map [nazwa-router-mapy]
Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

Opcjonalne ustawienia router mapy

(config)# route-map nazwa-router-mapy {permit / deny} sequence
Tworzy nową router mapę przepuszczającą (permit) bądź filtrujące (denny), wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

(config-route-map)# descryption opis
Przypisuje opis do obecnie edytowanego wpisu router mapy.

(config-route-map)# continue router-map-sequence
Przechodzi do konfiguracji nowego wpisu obecnie edytowanej router mapy.

Przypisywanie router mapy

(config)# ruter protokół [ASN]
Przechodzi do poziomu konfiguracji określonego w komendzie protokołu routingu.

(config-route)# redistribute protokół ASN route-map nazwa-ruter-mapy
Określa warunki redystrybucji tras routingu, za pomocą odpowiednio skonfigurowanej router mapy.

(config–route)# ruter eigrp [ASN]
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-route)# distribute-list route-map nazwa-ruter-mapy {in / out} [interfejs]
Przypisuje określoną w komendzie Router mapę, do konfigurowanej instancji protokołu EIGRP.

(config-route)# router ospf Proces-ID
Przechodzi do poziomu konfiguracji protokołu OSPF.

(config-router)# distribute-list router-map nazwa-router-mapy in [interfejs]
Blokuje możliwość dodania określonej sieci do tablicy routingu, względem wszystkich protokołów routingu dynamicznego. W przypadku protokołu OSPF filtracja ta nie wpływa ani na struktury LSA ani na algorytm SPF, ponieważ dotyczy jedynie procesu aktualizacji tablicy routingu (Jest to najmniej zalecana metoda filtracji tras routingu, mogąca doprowadzić do powstania dziur w topologii).

Komendy SHOW

# show route-map [nazwa-router-mapy]
Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

# show ip route adres-IP-sieci
Wyświetla szczegółowe informacje na temat trasy, prowadzącej do wskazanej w komendzie sieci. Komenda wyświetla między innymi przypisaną do trasy wartość o-tagowania.

Pozostałe tematy związane z routing-iem
11 lipca 2019
(K) Redystrybucja protokołu EIGRP”
Redystrybucja protokołu EIGRP

Podstawowa redystrybucja protokołu EIGRP

(config)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-if)# redistribute protokół [ASN] [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [match {inernal / nssa-external / external 1 / external 2}] [tag wartość] [route-map nazwa-ruter-mapy]
Określa warunki na podstawie których będą re-dystrybuowane wskazane tras routingu dynamicznego do topologii protokołu EIGRP, poszczególne pod-komendy oznaczają:
* protocol – Definiuje protokół routingu, stanowiący źródło informacji o rozgłaszanych trasach.
* ASN – Określa wartość ASN, protokołu routingu stanowiącego źródło informacji o rozgłaszanych trasach.
* metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
* match – Określa rodzaj rozgłaszanej trasy routingu (Wykorzystywany jedynie w przypadku redystrybucji protokołu OSPF (Open Shortest Path First)).
* route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę, tagowanie czy rodzaj rozgłaszanej trasy (Wykorzystywany jedynie w przypadku redystrybucji protokołu OSPF).

# show ip protocols {| include Redistributing / | section eigrp ASN}
Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

# show ip route eigrp | include EX
Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.
```
Protokół EIGRP nie posiada domyślnej wartości metryki przypisywanej do re-dystrybuowanych sieci, związku z tym wartość ta musi być skonfigurowana ręcznie za pomocą jednej z opisanych w tym rozdziale opcji.
```
```
W przypadku redystrybucji tras routingu, jednej instancji protokołu EIGRP do drugiej, określanie wartość metryki nie jest konieczne.
```
```
Domyślnie wszystkie trasy re-dystrybuowane, posiadają dystans administracyjny (AD) równy 170.
```
Redystrybucja tras bezpośrednio przyległych do urządzenia

(config)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-if)# redistribute connected [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [route-map nazwa-ruter-mapy]
Rozpoczyna redystrybucje tras bezpośrednio przyległych do konfigurowanego urządzenia, poszczególne pod-komendy oznaczają:
* metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
* route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę czy tagowanie.

# show ip protocols {| include Redistributing / | section eigrp ASN}
Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

# show ip route eigrp | include EX
Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

Redystrybucja tras statycznych
```
Redystrybucja tras statycznych, umożliwia rozgłaszanie domyślnej trasy statycznej.
```
(config)# ip route 0.0.0.0(Sieć) 0.0.0.0(Maska) null 0(Adres następnego przeskoku)
Tworzy statyczną trasę routingu.

(config)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-if)# redistribute static [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [route-map nazwa-ruter-mapy]
Rozpoczyna redystrybucje statycznych tras routingu, skonfigurowanych na lokalnym urządzeniu do topologii protokołu EIGRP, poszczególne pod-komendy oznaczają:
* metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
* route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę czy tagowanie.

# show ip protocols {| include Redistributing / | section eigrp ASN}
Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

# show ip route eigrp | include EX
Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

Redystrybucja protokołu OSPF do EIGRP

(config)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-if)# redistribute ospf [ASN] [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [match {inernal / nssa-external / external 1 / external 2}] [route-map nazwa-ruter-mapy]
Określa warunki na podstawie których będą re-dystrybuowane tras routingu zawarte w bazie LSDB protokołu OSPF, do bazy topologii protokołu EIGRP, poszczególne pod-komendy oznaczają:
* protocol – Definiuje protokół routingu, stanowiący źródło informacji o rozgłaszanych trasach.
* ASN – Określa wartość ASN, protokołu routingu stanowiącego źródło informacji o rozgłaszanych trasach.
* metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
* match – Określa rodzaj rozgłaszanej trasy routingu.
* route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę, tagowanie czy rodzaj rozgłaszanej trasy.

# show ip protocols {| include Redistributing / | section eigrp ASN}
Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

# show ip route eigrp | include EX
Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

Określanie wartości metryki, sieci re-dystrybuowanych:

Wartość domyślna

(config)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-router)# default-metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)
Określa domyślną wartość metryki, względem wszystkich re-dystrybuowanych tras routingu.
```
Statyczna wartość metryki przypisana do komendy redystrybucji, ma pierwszeństwo nad wartością domyślną.
```
# show ip protocols {| include Default redistribution / | section eigrp ASN}
Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o domyślnej wartości metryki.

Wartość statycznie przypisana

(config)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-router)# redistribute protokół [ASN] metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)
Określa wartość metryki bezpośrednio w komendzie redystrybucyjnej.

Router mapa

Szczegółowa konfiguracja router mapy została opisana następującym atrykule.

(config)# route-map nazwa-router-mapy {permit / deny} numer-sekwencyjny
Tworzy nową router mapę przepuszczającą (permit), bądź filtrujące (denny), wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

(config-route-map)# match ip address {ACL-ID / prefix-list nazwa-prefix-listy}
Określa trasy prowadzące do sieci, zawartych w określonej przez komendę liście ACL bądź Prefix liście.
Konfiguracja Prefix listy, została opisana w następującym artykule.

(config-route-map)# set metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)
Określa wartość metryki względem re-dystrybuowanych tras routingu.

(config-route-map)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-router)# redistribute protokół [ASN] route-map nazwa-router-mapy
Określa wartość rozgłaszanej metryki, za pomocą powyższej skonfigurowanej Router mapy.

# show route-map [nazwa-router-mapy]
Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

Redystrybucja trasy domyślnej:

Rozgłaszanie trasy domyślnej, za pomocą sumaryzacji, zostało opisane w artykule: Sumaryzacja protokołu EIGRP.

Rozgłaszanie trasy domyślnej

(config)# ip route 0.0.0.0 0.0.0.0 adres-IP [interfejs(Next hop)]
Tworzy statyczną trasę domyślną.

(config)# router eigrp ASN
Przechodzi do poziomu konfiguracji protokołu EIGRP.

(config-router)# redistribute static
Rozpoczyna proces redystrybucji wszystkich skonfigurowanych na danym urządzeniu tras statycznych, w tym skonfigurowanej statycznej trasy domyślnej.

(config-router)# network 0.0.0.0*
Rozpoczyna proces redystrybucji wszystkich sieci przyległych do danego urządzenia, w tym skonfigurowanej statycznej trasy domyślnej (Jeżeli domyślna trasa statyczna kierowana była na interfejs sieciowy np. loopback czy null, zostanie rozgłoszona jako trasa wewnętrzna E, jeżeli jednak została skierowana na adres IP, zostanie rozgłoszona jako trasa zewnętrzna EX).

(config-router)# interface interfejs
Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.

(config-if)# ip summary-address eigrp ASN 0.0.0.0 0.0.0.0 1-255(AD)
Rozpoczyna proces redystrybucji sumaryzowanej trasy domyślnej, względem konfigurowanego interfejsu sieciowego (Komenda rozgłasza jedynie trasę domyślną, wszystkie inne trasy przestają być rozgłaszane).

# show ip protocols [| include Redistributing]
Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

# show ip route eigrp | include EX
Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

Komendy SHOW

# show ip eigrp topology
Wyświetla tablicę topologi protokołu EIGRP, w tym wszystkie trasy re-dystrybuowane posiadające wpis (via Redistributed).

# show ip eigrp topology adres-sieci/prefix
Wyświetla szczegółowe informacje na temat sieci re-dystrybuowanych, w tym źródło (protokół) z jakiej zostały zaczerpnięte.

# show ip route
Wyświetla tablice topologi, w tym wszystkie trasy re-dystrybuowane posiadające kod EX (Oznaczający trasy EIGRP External).

# show running-configuration | section eigrp
Wyświetla szczegółową konfigurację protokołu EIGRP.

# show running-configuration | section eigrp ASN
Wyświetla konfigurację określonej instancji protokołu EIGRP.

Pozostałe tematy związane z konfiguracją protokołu EIGRP
EIGRPv6
11 lipca 2019

Tag: Route-map

(TK) Filtrowanie protokołu OSPF**

Wstęp teoretyczny do filtrowania tras routingu

Konfiguracja filtrowania tras routingu

Filtrowanie struktur LSA typu 3 (ABR)

Filtrowanie struktur LSA typu 5 (ASBR)

Filtrowanie struktur LSA typu 1,2 (ABR) za pomocą sumaryzacji

Filtrowanie tras sieciowych niezależnie do struktur LSA za pomocą listy (Distribute List)

Podstawowa filtracja tras routingu (ACL)

Rozszerzona filtracja tras routingu (ACL)

Filtrowanie tras OSPF (Prefix lista)

Filtrowanie tras OSPF (Router mapa)

Komendy SHOW

Pozostałe tematy związane z konfiguracją protokołu OSPF

OSPFv3

(K) Filtrowanie protokołu EIGRP**

Filtrowanie tras protokołu EIGRP

Filtrowanie tras EIGRP za pomocą Prefix-listy

Filtrowanie tras EIGRP za pomocą Router-mapy

Filtrowanie tras EIGRP za pomocą listy ACL

Filtrowanie tras EIGRP za pomocą listy Standart ACL

Filtrowanie tras EIGRP za pomocą listy Extended ACL

Komendy SHOW

Pozostałe tematy związane z konfiguracją protokołu EIGRP

EIGRPv6

(K) Router Map”

Wstęp do Router Mapy

Podstawowa konfiguracja Router mapy:

Określanie zasięgu router mapy

Określanie parametrów router mapy

Opcjonalne ustawienia router mapy

Przypisywanie router mapy

Komendy SHOW

Pozostałe tematy związane z routing-iem

(K) Redystrybucja protokołu EIGRP”

Redystrybucja protokołu EIGRP

Podstawowa redystrybucja protokołu EIGRP

Redystrybucja tras bezpośrednio przyległych do urządzenia

Redystrybucja tras statycznych

Redystrybucja protokołu OSPF do EIGRP

Określanie wartości metryki, sieci re-dystrybuowanych:

Wartość domyślna

Wartość statycznie przypisana

Router mapa

Redystrybucja trasy domyślnej:

Rozgłaszanie trasy domyślnej

Komendy SHOW

Pozostałe tematy związane z konfiguracją protokołu EIGRP

EIGRPv6
