    (T) Redystrybucja tras routingu*

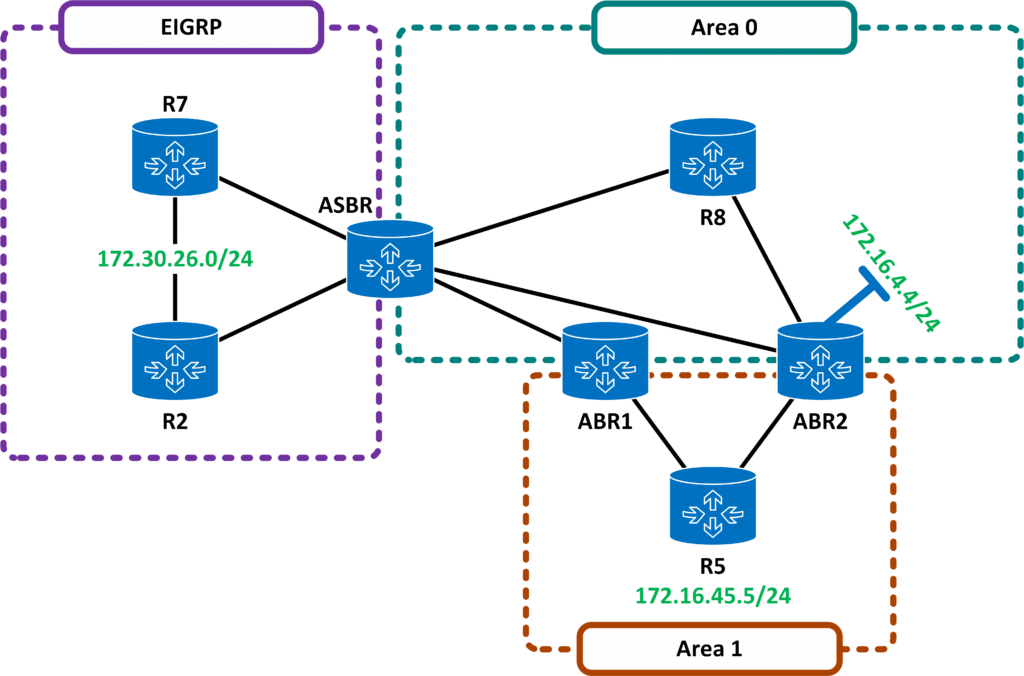

    Wstęp do redystrybucji tras routingu

    Powody stosowania redystrybucji

    • Głównym powodem wykorzystywania redystrybucji jest potrzeba połączenia sieci wykorzystujących różne protokoły routingu bądź różne instancje tego samego protokołu. Ponadto przyczynę redystrybucji może stanowić:
      • Wymiana sieci pomiędzy różnymi protokołami IGP.
      • Wymiana sieci pomiędzy takimi samymi protokołami IGP.
      • Wymiana sieci pomiędzy protokołem IGP a protokołem BGP.

    Wymagania dotyczące redystrybucji

    • Proces redystrybucji może zaistnieć pomiędzy dwoma protokołami routingu, na jednym ruterze. Obydwa protokołu muszą być aktywne ponadto muszą posiadać po przynajmniej jednym aktywnym interfejsie sieciowym.
    • Proces redystrybucji należy aktywować na obydwóch protokołach routingu za pomocą komendy [redistribute].

    Działanie redystrybucji

    • System Cisco IOS wspiera proces redystrybucji, poprzez wykorzystanie tablicy routingu. Pobiera on trasy rozgłaszane przez określony protokół routingu, aby następnie przekazać je do tablicy redystrybucji, skąd pobierane są przez inny protokół routingu, a następnie rozgłaszane dalej z poziomu jego własnej tablicy topologii.
    • W przypadku niektórych protokołów routingu (EIGRP), przed rozpoczęciem procesu redystrybucji należy określić metrykę, względem rozgłaszanych tras.

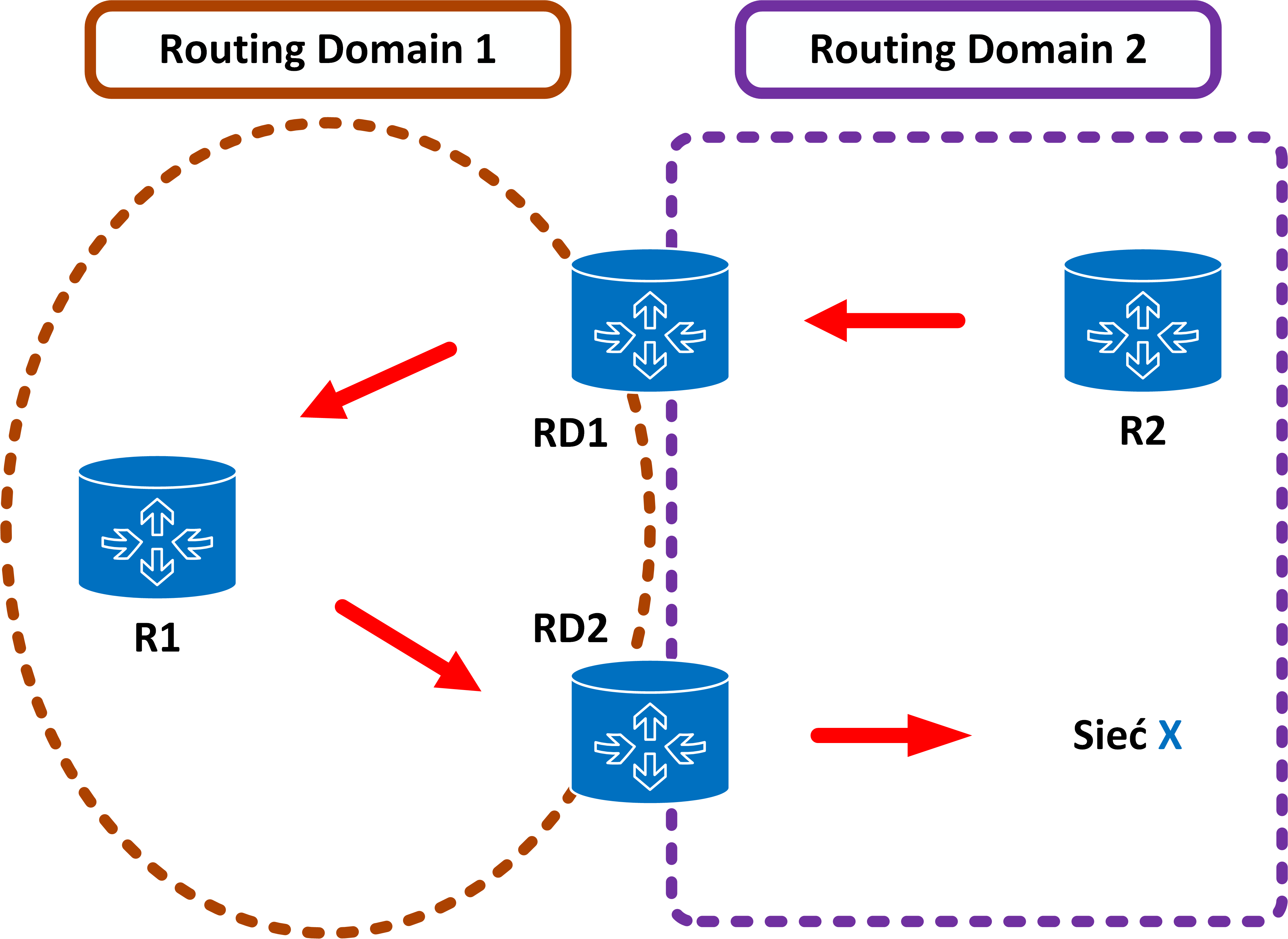

    Problemy związane z redystrybucją tras routingu (Loop Problems with Multiple Redistribution Points)

    Loop Problems with Multiple Redistribution Points

    Opis problemu

    • Wykorzystanie dwóch bądź większej liczby punktów redystrybucyjnych, pomiędzy dwoma protokołami routingu, może doprowadzić do powstania problemu pętli domenowych (Domain Loop Problem). Przez który droga do sieci X z rutera R2 przechodzić będzie przez sąsiednią instancję routingu, chodź powinna przez domenę wewnętrzną.
    • Powyższy problem może wystąpić w przypadku, redystrybucji protokołu RIP (AD 120) do protokołu OSPF (AD 110).
    Problem związany z redystrybucją tras routingu nie dotyczy scenariuszy wykorzystujących protokół EIGRP z domyślnymi ustawieniami tego protokołu.

    Rozwiązanie problemu za pomocą większej wartości metryki

    • Najprostszą metodą umożliwiającą uniknięcie problemu związanego z redystrybucją tras routingu, jest zastosowanie znacząco większej wartości metryki w procesie redystrybucji jednego protokołu routingu do drugiego. Oraz znaczące jej mniejszej w przypadku redystrybucji w drugą stronę.
    Protokół OSPF rozwiązuje problem związany z redystrybucją tras routingu, poprzez preferowanie tras wewnętrznych.

    Rozwiązanie problemu za pomocą dystansu administracyjnego

    • Zmieniając wartość Dystansu Administracyjnego dla tras wewnętrznych (Internal) oraz zewnętrznych (External), administrator może manipulować pierwszeństwem w dodawaniu tras jednego protokołu routingu przed drugim. W tym miejscu warto przypomnieć, że redystrybuowane są jedynie sieci znajdujące się w tablicy routingu, jeżeli więc ruter RD1 otrzyma tę samą sieć rozgłaszaną pomocą protokołu A oraz protokołu B wybierze ten z mniejszą wartością AD, następnie dodając wybraną trasę do tablicy routingu skąd może być dalej rozgłaszana.
    • Porównanie wartości Dystansu Administracyjnego tras zewnętrznych do tras wewnętrznych:
      • EIGRP internal AD 90 < OSPF external AD 110.
      • OSPF internal AD 110 < EIGRP external AD 170.
      • EIGRP internal AD 90 < RIP external AD 120.
      • RIP internal AD 120 < EIGRP external AD 170.
      • OSPF internal AD 110 < RIP external AD 120.
      • RIP internal AD 120 < OSPF external AD 110 (Występuje problem).
    Protokół RIP nie wykorzystuje pojęcia tras zewnętrznych oraz wewnętrznych.
    • Wartości Dystansu Administracyjnego można zmieniać za pomocą następujących komend:
      • Względem protokołu RIP – Komenda [distance wartość-AD].
      • Względem protokołu EIGRP – Komenda [distance eigrp internal-AD external-AD].
      • Względem protokołu OSPF – Komenda [distance ospf {external wartość-AD} {intra-area wartość-AD} {inter-area wartość-AD}].
    Wartość Dystansu Administracyjnego jest konfigurowana na lokalnym ruterze (Nie ulega propagacji na inne urządzenia).
    Protokół Routingu Dystans Administracyjny
    Connected 0
    Static Route 1
    BGP (External Routes) 20
    EIGRP (Internal Routes) 90
    IGRP 100
    OSPF 110
    IS-IS 115
    RIP 120
    EIGRP (External Routes) 170
    BGP (Internal Routes) 200
    DHCP default route 254
    Unusable 255

    Wartości dystansu administracyjnego (AD)

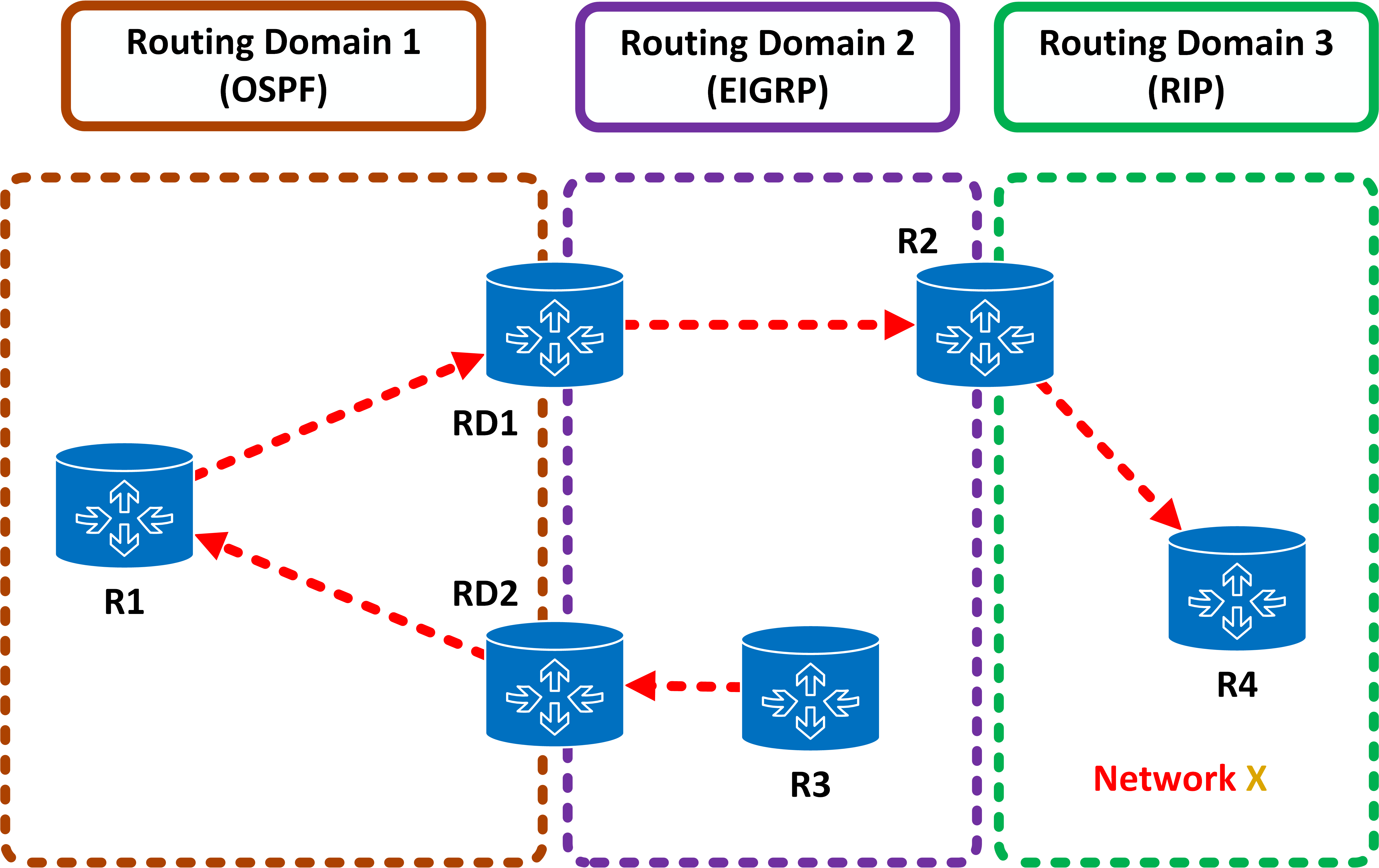

    Problemy związane z redystrybucją tras routingu (Loop Problems with More that Two Routing Domains)

    Loop Problems with More that Two Routing Domains

    Przyczyny powstawania problemu związanego z pętlą domenową (Domain Loop Problem)

    1. Ruter R2 rozgłasza sieć X z domeny RIP do domeny EIGPR z wartością AD równą 170.
    2. Ruter RD1 Rozgłasza sieć X z domeny EIGPR do domeny OSPF z wartością AD równą 110 (E2).
    3. Ruter RD2 otrzymuje dwie trasy zewnętrzne prowadzące do sieci X, pierwszą z domeny OSPF z wartością AD równą 110 oraz drugą z domeny EIGRP z wartością AD równą 170.
    4. Ruter RD2 dodaje sieć X z trasą prowadzącą przez domenę OSPF, dodatkowo rozgłaszając sieć X do domeny EIGRP z wartością AD równą 170.
    5. Ruter R3 otrzymuje dwie trasy zewnętrzne EIGRP z wartością AD równą 170.

    Rozwiązanie problemu za pomocą dystansu administracyjnego

    • Rozwiązaniem problemu pętli domenowych może być zmiana wartości Dystansu Administracyjnego względem rozgłaszanych tras.
    • Zwiększając na ruterze RD1 oraz ruterze RD2 wartość dystansu administracyjnego dla trasy prowadzącej do sieci X, rozgłaszanej przez protokół OSPF, do wartości wyższej niż ta rozgłaszana przez domenę EIGRP (170). Administrator zmusi lokalne urządzenie do wybrania bardziej optymalnej trasy przez domenę EIGRP.
    • Wartość Dystansu Administracyjnego można skonfigurować względem konkretnej sieci za pomocą komendy [distance AD {adres-IP(IP rutera rozgłaszającego daną sieć) maska / RID(W przypadku protokołu OSPF wartość RID rutera rozgłaszającego daną sieć) 0.0.0.0} ACL] wydanej w trybie konfiguracji danego protokołu routingu.
    • Przykładowa konfiguracja wygląda następująco:

    RD2 (config)# router ospf 1 – Przechodzi do poziomu konfiguracji protokołu OSPF.

    RD2 (config-router)# distance 171(Większa wartość AD) 1.1.1.1 0.0.0.0 ACL – W przypadku protokołu OSPF adres rutera rozgłaszającego daną sieć zostaje zastąpiony przez wartość RID a maska składa się z samych zer.

    RD2 (config-router)# ip access-list standard ACL

    RD2 (config-std-nacl)# permit 172.20.0.0 255.255.255.0(Adres i maska sieci X)

    ! g konfigurację należy wykonać na ruterze RD1 oraz R2.

    Rozwiązanie problemu za pomocą filtrowania tras routingu

    • Rozwiązaniem problemu pętli domenowych może być filtracja tras routingu.
    • W przypadku redystrybucji tras routingu z domeny OSPF do EIGRP należy zastosować dodatkowe filtrowanie wszelkich tras rozgłaszanych przez protokół RIP, za pomocą np. router mapy.

    Rozwiązanie problemu za pomocą tagowania tras routingu

    • Rozwiązaniem problemu pętli domenowych, może być filtracja tras routingu na podstawie tag-ów.
    • Aby usprawnić proces filtrowania, wszelkie trasy redystrybuowane np. z domeny RIP do domeny EIGPR na ruterze R2, mogą zostać otagowane. Następnie filtracja tras na ruterze RD1 oraz RD2 będzie wykonywana jedynie w stosunku do tras odpowiednio otagowanych.
    • Przykładowa konfiguracja wygląda następująco:

    RD1(config)# router ospf 2

    RD1(config-router)# redistribute eigrp 1 subsets router-map tagowanie

    RD1(config-router)# route-map tagowanie permit 10

    RD1(config-route-map)# set tag 11

    RD2(config-route-map)# router eigrp 1

    RD2(config-router)# redistribute ospf 2 metric 1000 200 255 1 1500 router-map tagowanie

    RD2(config-router)# route-map tagowanie deny 10

    RD2(config-route-map)# match tag 11

    RD2(config-route-map)# route-map tagowanie permit 20

    Pozostałe tematy związane z routing-iem

  • (KL) Lab nr4

    (KL) Lab nr4

    (KL) Lab nr4

    Topologia zadania

    Opis zadania

  • (KL) Lab nr2

    (KL) Lab nr2

    Topologia zadania

    Topologia sieciowa LAB nr 2

    Opis zadania

    1. Skonfiguruj wszystkie adresy IP:
      1. LODZ interfejsy loopback 1-4:
        1. Loopback 1 – 192.168.0.1 255.255.255.0.
        2. Loopback 2 – 192.168.1.1 255.255.255.0.
        3. Loopback 3 – 192.168.2.1 255.255.255.0.
        4. Loopback 4 – 192.168.3.1 255.255.255.0.
      2. KATOWICE interfejsy loopback 1-4:
        1. Loopback 1 – 192.168.4.1 255.255.255.0.
        2. Loopback 2 – 192.168.5.1 255.255.255.0.
        3. Loopback 3 – 192.168.6.1 255.255.255.0.
        4. Loopback 4 – 192.168.7.1 255.255.255.0.
      3. POZNAŃ interfejsy loopback 1-4:
        1. Loopback 1 – 192.168.8.1 255.255.255.0.
        2. Loopback 2 – 192.168.8.1 255.255.255.0.
        3. Loopback 3 – 192.168.10.1 255.255.255.0.
        4. Loopback 4 – 192.168.11.1 255.255.255.0.
    2. Skonfiguruj dodatkowe interfejsy Loopback:
      1. LODZ – 1.1.1.1 255.255.255.255.
      2. KRAKOW – 2.2.2.2 255.255.255.255.
      3. WARSZAWA – 3.3.3.3 255.255.255.255.
      4. KATOWICE – 4.4.4.4 255.255.255.255.
      5. POZNAN – 5.5.5.5 255.255.255.255.
    3. Skonfiguruj protokoły routingu dynamicznego.
      1. Protokół OSPF ma rozgłaszać sieci 192.168.0.0 z maską 24.
      2. Sieci 192.168.4.0/22 mają należeć do strefy Area 1.
      3. Sieci 192.168.8.0/22 mają należeć do strefy Area 2.
      4. Skonfiguruj sumaryzację wszystkich sieci 192.168.0.0/16.
    4. Skonfiguruj redystrybucje:
      1. Redystrybucja EIGRP do OSPF:
        1. Trasy re-dystrybuowane przez Kraków mają być tagowane 11 jak i posiadać metrykę równą 10.
        2. Trasy re-dystrybuowane przez Warszawę mają być tagowane 21 jak i posiadać metrykę równą 20.
      2. Redystrybucja OSPF do EIGRP:
        1. Trasy re-dystrybuowane przez Kraków mają być tagowane 44 jak i posiadać metrykę równą 1000 10 1 1 1500.
        2. Trasy re-dystrybuowane przez Warszawę mają być tagowane 55 jak i posiadać metrykę równą 1000 20 1 1 1500.
    5. s
  • (KL) Lab nr1

    (KL) Lab nr1

    Topologia zadania

    Topologia sieciowa laboratorium nr 1

    Opis zadania

    1. Skonfiguruj funkcje Frame Relay Switching na ruterze ISP.
    2. Skonfiguruj połączenia Frame Relay na ruterach (LODZ, KRAKOW, POZNAN oraz HQ-WAW).
    3. Skonfiguruj wszystkie adresy IP oraz protokołu routingu dynamicznego.
      1. Skonfiguruj dodatkowe interfejsy Loopback.
        1. LODZ – 1.1.1.1 255.255.255.255.
        2. KRAKOW – 2.2.2.2 255.255.255.255.
        3. POZNAN – 3.3.3.3 255.255.255.255.
        4. HQ-WAW – 4.4.4.4 255.255.255.255.
    4. Skonfiguruj protokół OSPF oraz EIGRP:
      1. Protokół OSPF ma rozgłaszać sieci z maską 24.
    5. Skonfiguruj rozgłaszanie zsumaryzowanych tras routingu na ruterach (LODZ, KRAKOW oraz HQ-WAW).
    6. Skonfiguruj redystrybucję protokołu EIGRP do OSPF:
      1. Sieć 192.168.0.0/22 powinna być tagowana numerem 1.
      2. Sieć 192.168.4.0/22 powinna być tagowana numerem 2.
      3. Sieć 192.168.8.0/22 powinna być tagowana numerem 3.
    7. Skonfiguruj redystrybucję protokołu OSPF do EIGRP:
      1. Sieć 192.168.100.0/24 nie powinna być rozgłaszana.
    8. Wszystkie relacje sąsiedztwo powinny być zabezpieczone.
    9. Logi?
  • (K) Konfiguracja protokołu RIP**

    (K) Konfiguracja protokołu RIP**

    Konfiguracja protokołu RIP

    Podstawowa konfiguracja protokołu RIP

    Rozgłaszanie sieci za pomocą protokołu RIP

    (config)# router rip

    Przechodzi do poziomu konfiguracji protokołu RIP.

    (config-router)# version 2

    Zmienia wersję protokołu RIP na RIPv2.

    (config-router)# network sieć [maska]

    Rozpoczyna rozgłaszanie wiadomości protokołu RIP, na interfejsach należących do podanej w komendzie sieci. Przy wpisywaniu adresu można skorzystać zarówno z metody klasowej jak i bez klasowej.

    Dezaktywacja interfejsów pasywnych

    (config)# router rip

    Przechodzi do poziomu konfiguracji protokołu RIP.

    (config-router)# passive-interface interfejs

    Wyłącza wysyłanie aktualizacji protokołu RIP, na określonym interfejsie sieciowym.
    Funkcja Passive-Interface w przypadku protokołu RIP tak samo jak w przypadku protokołu EIGRP czy OSPF, blokuje wysyłanie wiadomości Multicast na wskazanym w komędzie interfejsie sieciowym. Jednak w przypadku protokołu RIP dozwolone jest odbieranie wiadomości na wskazanym interfejsie sieciowym.

    Aktywacja interfejsów pasywnych

    (config)# router rip

    Przechodzi do poziomu konfiguracji protokołu RIP.

    (config-router)# passive-interface default

    Wyłącza wysyłanie aktualizacji protokołu RIP, na wszystkich interfejsach sieciowych.

    (config-router)# no passive-interface interfejs

    Włącza wysyłanie aktualizacji protokołu RIP, na określonym interfejsie sieciowym.

    Dodatkowa konfiguracja protokołu RIP

    Sumaryzacja tras routingu

    (config)# router rip

    Przechodzi do poziomu konfiguracji protokołu RIP.

    (config-router)# version 2

    Zmienia wersję protokołu RIP na RIPv2.

    (config-router)# no auto-summary

    Wyłącza funkcję automatycznej sumaryzacji.

    (config-router)# interface interfejs

    Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.

    (config-if)# ip summary-address rip sieć maska

    Tworzy statyczną sumaryzację względem protokołu RIP.

    Redystrybucja protokołu RIP

    # Konfiguracja Router mapy została opisana w artykule: Router mapa.

    (config)# router rip

    Przechodzi do poziomu konfiguracji protokołu RIP.

    (config-router)# version 2

    Zmienia wersję protokołu RIP na RIPv2.

    (config-router)# redistribute protokół ASN metric 1-16(Hop Count) router-map nazwa-router-mapy

    Rozpoczyna redystrybucje wskazanego protokołu routingu, do protokołu RIP.
    Protokół RIP tak samo jak protokół EIGRP wymaga skonfigurowania domyślnej metryki, przed rozpoczęciem procesu redystrybucji (W przeciwnym wypadku trasy będą rozgłaszane z metryką równą 16, oznaczającą trasy nieosiągalne).

    Propagacja trasy Default Route

    (config)# router rip

    Przechodzi do poziomu konfiguracji protokołu RIP.

    (config-router)# version 2

    Zmienia wersję protokołu RIP na RIPv2.

    (config-router)# default-information orginate [only]

    Włącza propagacje trasy domyślnej wraz z innymi trasami statycznymi.
    * only Zezwala na redystrybucje jedynie trasy domyślnej.

    Równoważne obciążenia sieciowego

    (config)# router rip

    Przechodzi do poziomu konfiguracji protokołu RIP.

    (config-router)# maximum-path 1-32

    Określa maksymalną liczbę jednocześnie wykorzystywanych tras routingu.

    Konfiguracja ustawień RIP z poziomu interfejsu sieciowego

    (config)# interface interfejs

    Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.

    (config-if)# ip rip v2-broadcast

    Zmienia domyślny multicast-owy adres IP, na który protokół RIPv2 wysyła wiadomości aktualizacyjne, na adres rozgłoszeniowy (255.255.255.255).

    (config-if)# [no] ip split-horizon

    Wyłącza / Włącza funkcję split-horizon na konfigurowanym interfejsie sieciowym.

    (config-if)# ip rip send version {1 / 2 / 1 2}

    Określa jakie wersje wiadomości protokołu RIP, będą propagowana na konfigurowanym interfejsie sieciowym.

    (config-if)# ip rip receive version {1 / 2 / 1 2}

    Określa jakie wersje wiadomości protokołu RIP, będą akceptowane na konfigurowanym interfejsie sieciowym.

    Uwierzytelnianie protokołu RIP

    Konfiguracja funkcji Key-Chain

    (config)# key chain nazwa-key-chain

    Tworzy nowy zestaw kluczy Key Chain.

    (config-keychain)# key 0-2147483647(ID klucza)

    Tworzy nowy klucz Key Chain.

    (config-keychain-key)# key-string [0 / 7](0) klucz

    Określa wartość klucza (Wymaga podania wartości zahaszowanej)

    (config-keychain-key)# cryptographic-algorithm {hmac-sha-1 / hmac-sha-256 / hmac-sha-384 / hmac-sha-512 / md5}

    Definiuje jaki algorytm haszujący będzie wykorzystywany podczas wymiany kluczy pomiędzy urządzeniami.

    (config-keychain-key)# accept-lifetime local ([Czas początkowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)) {infinite / duration 1-2147483646(sekundy) / ([Czas końcowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)})

    Definiuje okres czasu przez jaki dany klucz będzie używany do odbierania wiadomości (Jest to okres czasu podczas którego dany klucz pozostaje akceptowalny).

    (config-keychain-key)# send-lifetime local ([Czas początkowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)) {infinite / duration 1-2147483646(sekundy) / ([Czas końcowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)})

    Definiuje okres czasu przez jaki dany klucz będzie używany w wysyłanych wiadomościach (Czas ten powinien być krótszy od czasu „accept-lifetime”).

    Przykładowa konfiguracja funkcji Key-Chain

    (config)# key chain RIP
    (config-keychain)# key 1
    (config-keychain-key)# accept-lifetime local 01:00:00 april 1 2014 01:00:00 may 2 2014
    (config-keychain-key)# send-lifetime local 01:00:00 april 1 2014 01:00:00 may 2 2014
    (config-keychain-key)# key-string Cisco!2345
    (config-keychain-key)# key 2
    (config-keychain-key)# accept-lifetime local 01:00:00 may 1 2014 infinite
    (config-keychain-key)# send-lifetime local 01:00:00 may 1 2014 infinite
    (config-keychain-key)# key-string Cisco1234567

    Okresy czasu akceptacji oraz wysyłania klucza zostały tak skonfigurowane, aby się nachodziły. Dzięki czemu administrator może zniwelować możliwe rozbieżności w konfiguracji czasu lokalnego, względem obydwóch urządzenień. Powyższa konfiguracja oznacza, że przez pewien okres czasu urządzenie będą akceptowały obydwa klucze.

    # show key chain

    Wyświetla konfigurację funkcji Key Chain.

    Przypisywanie funkcji Key-Chain do protokołu RIP (Plain Text)

    (config)# interface interfejs

    Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.

    (config-if)# ip rip authentication key-chain nazwa-key-chain

    Przypisuje klucze Key Chain, do protokołu RIP, względem konfigurowanego interfejsu sieciowego.

    Przypisywanie funkcji Key-Chain do protokołu RIP (MD5)

    (config)# interface interfejs

    Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.

    (config-if)# ip rip authentication mode md5

    Określa metodę szurfowania klucza Key Chain na MD5.

    (config-if)# ip rip authentication key-chain nazwa-key-chain

    Przypisuje klucze Key Chain, do protokołu RIP, względem konfigurowanego interfejsu sieciowego.

    Konfiguracja protokołu RIPng

    Podstawowa konfiguracja protokołu RIPng

    Konfiguracja nowej instancji RIPng

    (config)# ipv6 unicast-routing

    Włącza funkcję routingu protokołu IPv6, względem konfigurowanego urządzenia.

    (config)# ipv6 router rip nazwa-instancji-RIP

    Przechodzi do poziomu konfiguracji protokołu RIPng.

    (config-rtr)# maximum-patch 1-16(16)

    Określa maksymalną ilość tras równoważnego obciążenia.

    Aktywacja protokołu RIPng względem interfejsu sieciowego

    (config)# interface interfejs

    Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.

    (config-if)# ipv6 rip nazwa-instancji-RIP enable

    Aktywuje protokół RIP na konfigurowanym interfejsie sieciowym.

    # show ipv6 eigrp neighbor

    Wyświetla aktywne relację sąsiedztwa.

    Dezaktywacja interfejsów pasywnych

    (config)# ipv6 router rip nazwa-instancji-RIP

    Przechodzi do poziomu konfiguracji protokołu RIPng.

    (config-rtr)# passive-interface interfejs

    Wyłącza wysyłanie aktualizacji protokołu RIP na wskazanym interfejsie.

    Aktywacja interfejsów pasywnych

    (config)# ipv6 router rip nazwa-instancji-RIP

    Przechodzi do poziomu konfiguracji protokołu RIPng.

    (config-rtr)# passive-interface default

    Wyłącza wysyłanie aktualizacji protokołu RIP na wszystkich interfejsach.

    (config-rtr)# no passive-interface interfejs

    Włącza wysyłanie aktualizacji protokołu RIP na wskazanym interfejsie.

    Komendy SHOW, CLEAR oraz DEBUG

    Komendy show RIP

    # show ip route

    Wyświetla zawartość tablicy routingu.

    # show ip route rip

    Wyświetla wszystkie trasy routingu pozyskane za pomocą protokołu RIP, jakie znajdują się w tablicy routingu.

    # show ip protocols

    Wyświetla ustawienia wszystkich skonfigurowanych protokołów routingu dynamicznego. W tym najważniejsze informacje dotyczące konfiguracji protokołu RIP.

    # show ip rip database

    Wyświetla zwartość bazy protokołu RIP.

    Komendy show RIPng

    # show ipv6 route

    Wyświetla zawartość tablicy routingu, względem protokołu IPv6.

    # show ipv6 route rip

    Wyświetla wszystkie trasy routingu pozyskane za pomocą protokołu RIP, jakie znajdują się w tablicy routingu, względem protokołu IPv6.

    # show ipv6 protocols

    Wyświetla ustawienia wszystkich skonfigurowanych protokołów routingu dynamicznego. W tym najważniejsze informacje dotyczące konfiguracji protokołu RIPng.

    # show ipv6 rip database

    Wyświetla zwartość bazy protokołu RIPng.

    # show ipv6 rip next-hops

    Wyświetla

    Pozostałe tematy związane z protokołem RIP

  • (T) Redystrybucja protokołu OSPF*

    (T) Redystrybucja protokołu OSPF*

    Przykładowa grafika obrazująca redystrybucję protokołu OSPF

    # Konfiguracja redystrybucji protokołu OSPF została opisana w artykule: Redystrybucja protokołu OSPF.

    Przykładowa grafika obrazująca redystrybucję protokołu OSPF

    Redystrybucja tras zewnętrznych

    Redystrybucja tras zewnętrznych E2

    • Trasy zewnętrze E2 rozgłaszane za pomocą struktur LSA typu piątego, nie dodają wewnętrznych (Internal) wartości metryki do kalkulacji koszu całej trasy.
    • Zgodnie z powyższą topologią ruter ABR2, wykryje dwie trasy prowadzące do rutera ASBR, pierwszą przez ruter R8 oraz drugą bezpośrednią. W obydwóch przypadkach trasy bodą posiadały taką samą wartością metryki równą 20 (Ponieważ jest to domyślna wartość redystrybucji protokołu EIGRP dla protokołu OSPF).
    Jeżeli ruter znajdzie większą liczbę takich samych tras zewnętrznych E2, wybierze tę z najniższą wartością dotarcia do rutera ASBR. Przykładowo, jeżeli w sieci znajdują się cztery rutery ASBR rozgłaszające te same trasy zewnętrzne E2, z czego dwa rutery będą rozgłaszały sieci z metryką 10 a dwa z metryką 20. Najpierw zostaną odrzucone dwie trasy z metryką 20 a następnie zostanie wybrany najbliższy ruter ASBR rozgłaszający trasę z metryką 10.

    Proces wyboru najlepszej trasy zewnętrznej E2, wewnątrz tej samej strefy (Intra-Area Routes):

    • Urządzenie wybiera trasę z najniższą rozgłaszaną metryką (Domyślnie 20).
    • Jeżeli urządzenie posiada więcej tras E2 z taką samą metryką:
      • Znajdzie najkrótszą trasą dotarcia do każdego z ruterów ASBR rozgłaszających trasy E2 (Na podstawie zawartości bazy LSDB).
      • Wybierze trasę E2 prowadzącą przez najbliższy ruter ASBR.
    • Jeżeli istnieje tylko jedna trasa E2 z najniższą metryką, Lokalny ruter:
      • Znajdzie najkrótszą trasą dotarcia do danego rutera ASBR (Na podstawie zawartości bazy LSDB).
      • Wybierze najkrótszą trasę dotarcia do rutera ASBR.
    • Lokalne urządzenie —> (Koszt) —> ASBR (Z najniższą metryką trasy zewnętrznej E2).
    • Wartość metryki dotarcia do sieci zewnętrznej E2 = Metryka rozgłaszana przez ruter ASBR.
    Trasa E1 jest bardziej preferowana niż trasa E2.
    Metryka E2 rozgłaszana wewnątrz strefy (Area), pozostaje niezmienna, w przeciwieństwie do trasy E1.
    Informację na temat tras E1 / E2, można wyświetlić za pomocą komendy [show ip ospf database external].

    Proces wyboru najlepszej trasy zewnętrznej E2, pochodzącej z innej strefy (Interarea Routes), Lokalny ruter:

    • Wybiera trasę E2 z najniższą rozgłaszaną metryką (Domyślnie 20).
    • Szuka najkrótszej trasy dotarcia do każdego z ruterów ABR, rozgłaszających struktury LSA typu piątego z trasą zewnętrzną E2 (Na podstawie zawartości bazy LSDB).
    • Dodaje do kosztu dotarcia do rutera ABR, koszt dotarcia rutera ABR do rutera ASBR (Koszt ten jest rozgłaszany za pomocą struktury LSA typu czwartego).
    • Szuka najkrótszej trasy dotarcia do każdego z ruterów ASBR (Na podstawie sumowanej wartości kosztów).
    • Wybiera najkrótszą trasę dotarcia do rutera ASBR.
    • Lokalne urządzenie —> (Koszt) —> ABR —> (+Koszt LSA typu 4) —> ASBR (Z najniższą metryką trasy E2).
    • Wartość metryki dotarcia do sieci zewnętrznej E2 = Metryka rozgłaszana przez ruter ASBR.
    Informację na temat struktur LSA typu czwartego, można wyświetlić za pomocą komendy [show ip ospf database asbr-summary].
    Komenda [show ip ospf border-routers] wyświetla listę wszystkich znanych ruterów ABR oraz ASBR.

    # show ip ospf border-routers
    OSPF Router with ID (7.7.7.7) (Process ID 1)
    Base Topology (MTID 0)
    Internal Router Routing Table
    Codes: i – Intra-area route, I – Inter-area route
    i 4.4.4.4 [1] via 10.2.2.17, GigabitEthernet0/1,ABR,Area1,SPF 3
    i 5.5.5.5 [1] via 10.2.2.21, GigabitEthernet0/2,ABR,Area1,SPF 3
    I 2.2.2.2 [3] via 10.2.2.21, GigabitEthernet0/2,ASBR,Area1,SPF 3
    I 2.2.2.2 [4] via 10.2.2.17, GigabitEthernet0/1,ASBR,Area1,SPF 3
    I 3.3.3.3 [2] via 10.2.2.17, GigabitEthernet0/1,ASBR,Area1,SPF 3

    Redystrybucja tras zewnętrznych E1

    • Trasy zewnętrze E1 przy kalkulacji wartości metryki, korzystają zarówno z kosztu rozgłaszanego przez ruter ASBR (External OSPF Cost) jak i metryki dotarcia do rutera ASBR (Internal OSPF Cost).
    • Aby ruter ASBR rozgłaszał trasy zewnętrzne E1, należy skorzystać z komendy [redistribute protokół [ASN] subset metric-type 1] wydanej w trybie konfiguracji protokołu EIGRP.
    • Wartość metryki dla trasy zewnętrznej E1, składa się z następujących wartości:
      • Koszt dotarcia do rutera ABR (Wyliczony na podstawie zawartości bazy LSDB).
      • Koszt dotarcia z rutera ABR do rutera ASBR (Wyliczony na podstawie struktury LSA typu czwartego).
      • Koszt trasy zewnętrznej rozgłaszanej przez ruter ASBR  (Wyliczony na podstawie struktury LSA typu piątego).

    Porównanie tras zewnętrznych E1 & E2

    • Trasy zewnętrze E2 ignorują koszty połączeń wewnętrznych (Internal OSPF Cost) operując jedynie na rozgłaszanym przez rutery ASBR koszcie zewnętrznym (External OSPF Cost) mającym domyślną wartość 20.
    • Trasy zewnętrze E1 przy kalkulacji wartości metryki, korzystają zarówno z kosztu rozgłaszanego przez ruter ASBR (External OSPF Cost) jak i metryki dotarcia do rutera ABR (Internal OSPF Cost).
    Protokół OSPF zawsze preferuje trasę zewnętrzną E1 nad trasę zewnętrzną E2.

    Redystrybucja tras zewnętrznych w strefie NSSA

    • Strefa NSSA oraz Totally NSSA blokuje struktury LSA typu piątego, uniemożliwiając rozgłaszanie tras zewnętrznych, a tym samym wykluczając sens stosowania ruterów ASBR w ich obszarze.
    • Tym co odróżnia strefy NSSA od stref Stuby jest zastosowanie struktur LSA typu siódmego. Mogą one rozgłaszać trasy zewnętrzne E1 oraz E2 (Zwane w tym przypadku N1 oraz N2) wewnątrz strefy NSSA, aby następnie na ruterze ABR przekształcić je w struktury LSA typu piątego w celu dalszej propagacji do innych stref (Area). Proces propagacji tras zewnętrznych w strefie NSSA wygląda następująco:
      • Ruter ASBR znajdujący się w trefie NSSA propaguje trasy zewnętrzne za pomocą struktur LSA typu siódmego.
      • Ruter ABR stojący na granicy strefy NSSA ze strefą Backbone, przekształca struktury LSA typu siódmego na struktury LSA typu piątego.
    • Tak samo jak struktury LSA typu piątego, struktury LSA typu siódmego dzielą się na trasy zewnętrzne E1 oraz E2, zwane w przypadku struktur typu siódmego N1 oraz N2 (Zasada działania jest zbliżona do trasy E1 oraz E2).
    • Trasy zewnętrzne propagowane wewnątrz strefy NSSA można wyświetlić za pomocą komendy [show ip ospf database nssa-external].

    Pozostałe tematy związane z protokołem OSPF

    OSPFv3

  • (K) Redystrybucja protokołu OSPF**

    (K) Redystrybucja protokołu OSPF**

    Wstęp teoretyczny do redystrybucji

    # Teoria związana z redystrybucją protokołu OSPF została opisana w artykule: Redystrybucja protokołu OSPF.

    Konfiguracja redystrybucji tras routingu za pomocą protokołu OSPF, wykorzystuje następujące wartości domyślne:

    • Wartość metryki równą 1 dla protokołu BGP.
    • Wartość metryki równą 20 dla wszystkich tras protokołów IGP.
    • Rodzaj rozgłaszanej metryki równy 2 (E2).
    • Rozgłaszanie jedynie sieci klasowych (A, B oraz C).
    • Rozgłaszanie sieci za pomocą struktur LSA typu 5 (W przypadku stref niebędących NSSA).
    • Rozgłaszanie sieci za pomocą struktur LSA typu 7 (W przypadku stref będących NSSA).

    Konfiguracja redystrybucji

    Redystrybucja tras routingu

    # Konfiguracja Router mapy została opisana w artykule: Router mapa.

    (config)# router ospf Proces-ID

    Przechodzi do poziomu konfiguracji protokołu OSPF.

    (config-router)# redistribute protokół [ASN] [metric 0-16777214(20)] [metric-type 1-2(2)] [match {inernal / nssa-external / external 1 / external 2}] [tag 0-4294967295(32-bit tag)] [route-map nazwa-ruter-mapy] [subnets]

    * Protokół – Definiuje protokół routingu, stanowiący źródło informacji o rozgłaszanych trasach.
    * ASN – Określa wartość ASN, protokołu routingu stanowiącego źródło informacji o rozgłaszanych trasach.
    * Metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
    * Metric-type – Określa rozdaj rozgłaszanej metryki (E1 bądź E2).
    * Match – Określa rodzaj rozgłaszanej trasy routingu (Wykorzystywany w przypadku redystrybucji innej instancji protokołu OSPF).
    * Tag – Określa wartość Integer przypisaną do rozgłaszanych tras routingu. Funkcja ta umożliwia znakowanie tras do późniejszej np. filtracji za pomocą router mapy.
    * Route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę, tagowanie czy rodzaj rozgłaszanej trasy (Wykorzystywany w przypadku redystrybucji innej instancji protokołu OSPF).
    * Subnets – Zezwala na rozgłaszanie zarówno sieci klasowych jak i bezklasowych (IPv4) (Domyślnie rozgłaszane będą jedynie sieci klasowe).

    (config)# redistribute connected subnets

    ???

    # show ip protocols {| include Redistributing / | section eigrp ASN}

    Wyświetla wszystkie skonfigurowane protokoły routingu. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

    # show ip route eigrp | include EX

    Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

    Konfiguracja rozgłaszanej metryki

    # Konfiguracja Router mapy została opisana w artykule: Router mapa.

    (config)# default-metric 1-16777214(Wartość metryki domyślnej)

    Określa domyślną wartość rozgłaszanej metryki.

    (config)# redistribute protokół [ASN] metric 1-16777214(Wartość metryki)

    Określa wartość metryki względem danej komendy redystrybucji.

    (config)# redistribute protokół [ASN] route-map nazwa-ruter-mapy

    Przypisuje Router Mapę względem danej komendy redystrybucji.

    Redystrybucja trasy domyślnej

    # Konfiguracja Router mapy została opisana w artykule: Router mapa.

    (config)# router ospf Proces-ID

    Przechodzi do poziomu konfiguracji protokołu OSPF.

    (config-router)# default-information originate [always] [metric 0-16777214(1) [[metric-type 1-2(2)] [route-map nazwa-router-mapy]

    Rozpoczyna redystrybucje trasy domyślnej za pomocą protokółu OSPF.
    * Trasa domyślna jest propagowana jako trasa zewnętrzna typu drugiego (E2) za pomocą struktur LSA typu piątego z metryką równą 1. Jedynie w sytuacji, gdy jest dostępna w tablicy routingu.
    * always – Umożliwia propagację trasy domyślnej, nawet gdy trasa ta nie znajduje się w tablicy routingu.
    * metric – Określa wartość metryki, jaką będzie posiadała trasa domyślna.
    * metric-type – Definiuje rozdaj rozgłaszanej metryki (E1 bądź E2).
    Domyślnie trasa domyślna jest propagowana jako trasa zewnętrzna typu drugiego (E2) za pomocą struktur LSA typu piątego z metryką równą 1. Jedynie w sytuacji, gdy dana trasa domyślna istnieje w tablicy routingu.

    Komendy SHOW

    # show ip ospf database

    Wyświetla zawartość bazy LSDB.

    # show ip ospf database external

    Wyświetla zawartość bazy LSDB, pod kontem tras zewnętrznych.

    # show ip route ospf

    Wyświetla re-dystrybuowane trasy protokołu OSPF, posiadające kod N1, N2, E1 bądź E2.

    Pozostałe tematy związane z konfiguracją protokołu OSPF

    OSPFv3

  • (K) Redystrybucja protokołu EIGRP”

    (K) Redystrybucja protokołu EIGRP”

    Redystrybucja protokołu EIGRP

    Podstawowa redystrybucja protokołu EIGRP

    (config)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-if)# redistribute protokół [ASN] [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [match {inernal / nssa-external / external 1 / external 2}] [tag wartość] [route-map nazwa-ruter-mapy]

    Określa warunki na podstawie których będą re-dystrybuowane wskazane tras routingu dynamicznego do topologii protokołu EIGRP, poszczególne pod-komendy oznaczają:
    * protocol – Definiuje protokół routingu, stanowiący źródło informacji o rozgłaszanych trasach.
    * ASN – Określa wartość ASN, protokołu routingu stanowiącego źródło informacji o rozgłaszanych trasach.
    * metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
    * match – Określa rodzaj rozgłaszanej trasy routingu (Wykorzystywany jedynie w przypadku redystrybucji protokołu OSPF (Open Shortest Path First)).
    * route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę, tagowanie czy rodzaj rozgłaszanej trasy (Wykorzystywany jedynie w przypadku redystrybucji protokołu OSPF).

    # show ip protocols {| include Redistributing / | section eigrp ASN}

    Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

    # show ip route eigrp | include EX

    Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.
    Protokół EIGRP nie posiada domyślnej wartości metryki przypisywanej do re-dystrybuowanych sieci, związku z tym wartość ta musi być skonfigurowana ręcznie za pomocą jednej z opisanych w tym rozdziale opcji.
    W przypadku redystrybucji tras routingu, jednej instancji protokołu EIGRP do drugiej, określanie wartość metryki nie jest konieczne.
    Domyślnie wszystkie trasy re-dystrybuowane, posiadają dystans administracyjny (AD) równy 170.

    Redystrybucja tras bezpośrednio przyległych do urządzenia

    (config)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-if)# redistribute connected [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [route-map nazwa-ruter-mapy]

    Rozpoczyna redystrybucje tras bezpośrednio przyległych do konfigurowanego urządzenia, poszczególne pod-komendy oznaczają:
    * metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
    * route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę czy tagowanie.

    # show ip protocols {| include Redistributing / | section eigrp ASN}

    Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

    # show ip route eigrp | include EX

    Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

    Redystrybucja tras statycznych

    Redystrybucja tras statycznych, umożliwia rozgłaszanie domyślnej trasy statycznej.

    (config)# ip route 0.0.0.0(Sieć) 0.0.0.0(Maska) null 0(Adres następnego przeskoku)

    Tworzy statyczną trasę routingu.

    (config)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-if)# redistribute static [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [route-map nazwa-ruter-mapy]

    Rozpoczyna redystrybucje statycznych tras routingu, skonfigurowanych na lokalnym urządzeniu do topologii protokołu EIGRP, poszczególne pod-komendy oznaczają:
    * metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
    * route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę czy tagowanie.

    # show ip protocols {| include Redistributing / | section eigrp ASN}

    Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

    # show ip route eigrp | include EX

    Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

    Redystrybucja protokołu OSPF do EIGRP

    (config)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-if)# redistribute ospf [ASN] [metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)] [match {inernal / nssa-external / external 1 / external 2}] [route-map nazwa-ruter-mapy]

    Określa warunki na podstawie których będą re-dystrybuowane tras routingu zawarte w bazie LSDB protokołu OSPF, do bazy topologii protokołu EIGRP, poszczególne pod-komendy oznaczają:
    * protocol – Definiuje protokół routingu, stanowiący źródło informacji o rozgłaszanych trasach.
    * ASN – Określa wartość ASN, protokołu routingu stanowiącego źródło informacji o rozgłaszanych trasach.
    * metric – Określa wartość metryki, jaką będą posiadały rozgłaszane trasy routingu.
    * match – Określa rodzaj rozgłaszanej trasy routingu.
    * route-map – Przypisuje router mapę, umożliwiająca filtrację rozgłaszanych tras routingu dynamicznego bądź określającą inne wartość dotyczące rozgłaszanych tras. Takie jak np. metrykę, tagowanie czy rodzaj rozgłaszanej trasy.

    # show ip protocols {| include Redistributing / | section eigrp ASN}

    Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

    # show ip route eigrp | include EX

    Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

    Określanie wartości metryki, sieci re-dystrybuowanych:

    Wartość domyślna

    (config)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-router)# default-metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)

    Określa domyślną wartość metryki, względem wszystkich re-dystrybuowanych tras routingu.
    Statyczna wartość metryki przypisana do komendy redystrybucji, ma pierwszeństwo nad wartością domyślną.

    # show ip protocols {| include Default redistribution / | section eigrp ASN}

    Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o domyślnej wartości metryki.

    Wartość statycznie przypisana

    (config)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-router)# redistribute protokół [ASN] metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)

    Określa wartość metryki bezpośrednio w komendzie redystrybucyjnej.

    Router mapa

    Szczegółowa konfiguracja router mapy została opisana następującym atrykule.

    (config)# route-map nazwa-router-mapy {permit / deny} numer-sekwencyjny

    Tworzy nową router mapę przepuszczającą (permit), bądź filtrujące (denny), wskazane w komendzie trasy routingu. Podany numer sekwencyjny określa porządek rozpatrywania wpisów router mapy.

    (config-route-map)# match ip address {ACL-ID / prefix-list nazwa-prefix-listy}

    Określa trasy prowadzące do sieci, zawartych w określonej przez komendę liście ACL bądź Prefix liście.
    Konfiguracja Prefix listy, została opisana w następującym artykule.

    (config-route-map)# set metric 1-4294967295(Bandwidth)(Kbps) 0-4294967295(delay)(dziesiątki mikrosekund) 0-255(reliability) 1-255(load) 1-65535(mtu)

    Określa wartość metryki względem re-dystrybuowanych tras routingu.

    (config-route-map)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-router)# redistribute protokół [ASN] route-map nazwa-router-mapy

    Określa wartość rozgłaszanej metryki, za pomocą powyższej skonfigurowanej Router mapy.

    # show route-map [nazwa-router-mapy]

    Wyświetla określoną / wszystkie skonfigurowane na danym urządzeniu Router Mapy.

    Redystrybucja trasy domyślnej:

    Rozgłaszanie trasy domyślnej, za pomocą sumaryzacji, zostało opisane w artykule: Sumaryzacja protokołu EIGRP.

    Rozgłaszanie trasy domyślnej

    (config)# ip route 0.0.0.0 0.0.0.0 adres-IP [interfejs(Next hop)]

    Tworzy statyczną trasę domyślną.

    (config)# router eigrp ASN

    Przechodzi do poziomu konfiguracji protokołu EIGRP.

    (config-router)# redistribute static

    Rozpoczyna proces redystrybucji wszystkich skonfigurowanych na danym urządzeniu tras statycznych, w tym skonfigurowanej statycznej trasy domyślnej.

    (config-router)# network 0.0.0.0*

    Rozpoczyna proces redystrybucji wszystkich sieci przyległych do danego urządzenia, w tym skonfigurowanej statycznej trasy domyślnej (Jeżeli domyślna trasa statyczna kierowana była na interfejs sieciowy np. loopback czy null, zostanie rozgłoszona jako trasa wewnętrzna E, jeżeli jednak została skierowana na adres IP, zostanie rozgłoszona jako trasa zewnętrzna EX).

    (config-router)# interface interfejs

    Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.

    (config-if)# ip summary-address eigrp ASN 0.0.0.0 0.0.0.0 1-255(AD)

    Rozpoczyna proces redystrybucji sumaryzowanej trasy domyślnej, względem konfigurowanego interfejsu sieciowego (Komenda rozgłasza jedynie trasę domyślną, wszystkie inne trasy przestają być rozgłaszane).

    # show ip protocols [| include Redistributing]

    Wyświetla szczegółowe informacje na temat konfiguracji protokołu EIGRP jak i innych protokołów routingu dynamicznego. W tym informacje o aktywnych redystrybucjach protokołu EIGRP.

    # show ip route eigrp | include EX

    Wyświetla wszystkie trasy zewnętrzne, rozgłaszane przez protokół EIGRP.

    Komendy SHOW

    # show ip eigrp topology

    Wyświetla tablicę topologi protokołu EIGRP, w tym wszystkie trasy re-dystrybuowane posiadające wpis (via Redistributed).

    # show ip eigrp topology adres-sieci/prefix

    Wyświetla szczegółowe informacje na temat sieci re-dystrybuowanych, w tym źródło (protokół) z jakiej zostały zaczerpnięte.

    # show ip route

    Wyświetla tablice topologi, w tym wszystkie trasy re-dystrybuowane posiadające kod EX (Oznaczający trasy EIGRP External).

    # show running-configuration | section eigrp

    Wyświetla szczegółową konfigurację protokołu EIGRP.

    # show running-configuration | section eigrp ASN

    Wyświetla konfigurację określonej instancji protokołu EIGRP.

    Pozostałe tematy związane z konfiguracją protokołu EIGRP

    EIGRPv6
