Rodzaje ruchu sieciowego
- Unicast – Ruch kierowany do pojedynczego urządzenia docelowego.
- Multicast – Ruch kierowany do wielu urządzeń docelowych.
- Broadcast – Ruch kierowany do wszystkich dostępnych urządzeń, znajdujących się w jednej domenie rozgłoszeni-owej.
- Local Broadcast – Adres rozgłoszeniowy (255.255.255.255).
- Subnet Broadcast Address – Adres rozgłoszeniowy sieci bezklasowej (Np. dla sieci 10.1.1.0/24 będzie to adres 10.1.1.255).
- Network Broadcast Address – Adres rozgłoszeniowy sieci klasowej.
- Anycast – Ruch kierowany do najbliższego urządzenia, wykorzystywany w adresacji IPv6 umożliwia współdzielenie przez wiele urządzeń jednego tego samego adresu IPv6, dzięki czemu globalne tablicę trasowania będą kierowały nadchodzący pakiety do najbliższego urządzenia o tym samym adresie.
Adres rozgłoszeniowy „Broadcast” nie jest przepuszczany przez rutery.Komenda [no ip directed-broadcast] umożliwia przekazywania ruchu „Subnet Broadcast” przez rutery.Rodzaje topologii sieciowych
Rodzaje topologii sieciowych
- Rodzaje topologii sieci WAN:
- Point to point topology
- Hub and spoke topology
- Full mesh topology
- Partial mesh topology
- Rodzaje topologii sieci LAN:
- Star topology
- Extended Star topology or Hybrid
- Bus topology
- Ring topology
Inne rodzaje sieci
Sieć rozgłoszeni-owa (Broadcast Network) – Stanowi wydzieloną sieć, w której pakiety rozgłoszeni-owe (Broadcast) wysłane z jednego punktu źródłowego, trafią na wszystkie inne urządzenia znajdujące się w sieci lokalnej (rutery bądź sieci wirtualne VLAN blokują rozprzestrzenianie się tego rodzaju wiadomości w Internecie).

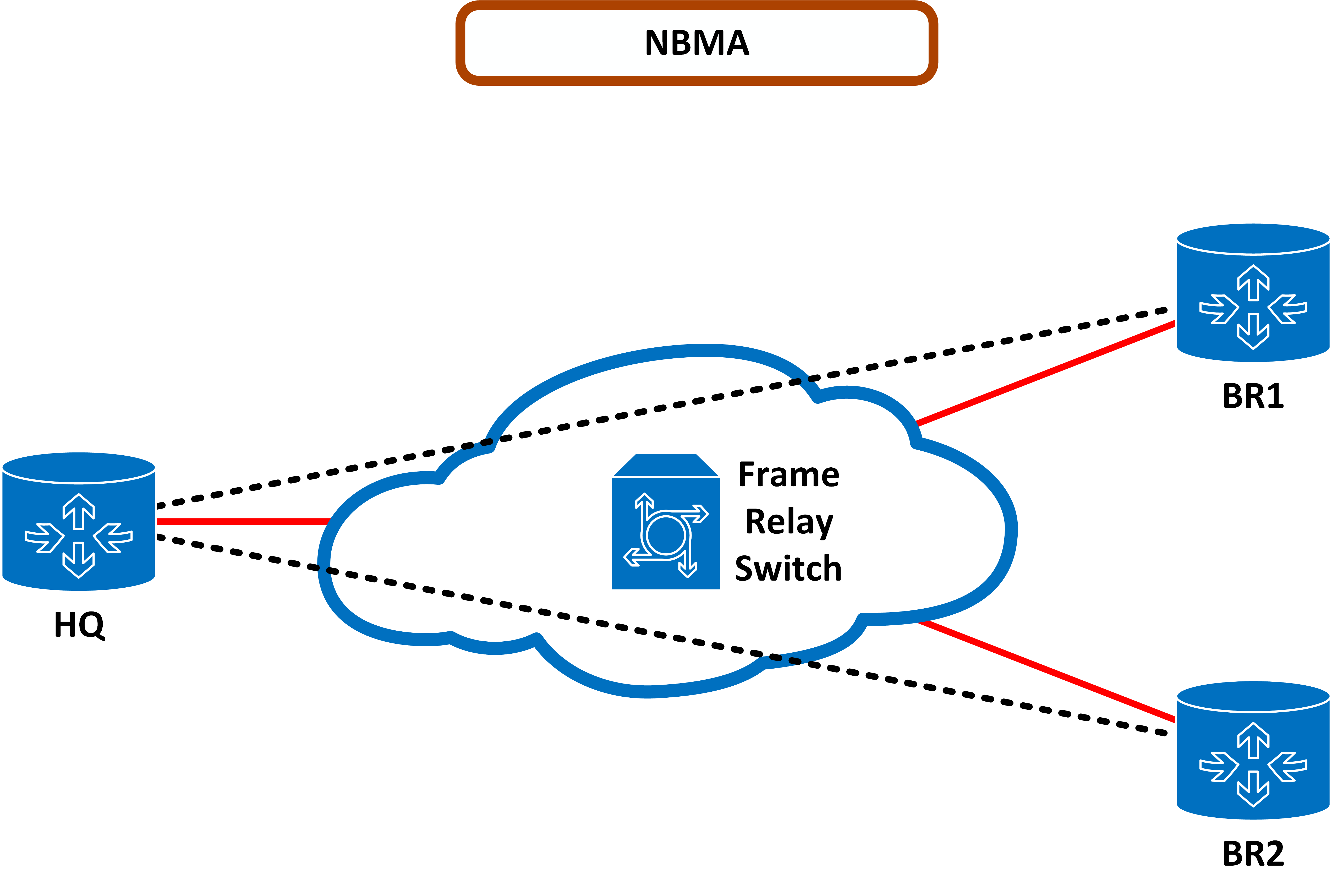

NBMA (Non Broadcast Multi Access) – Sieć, w której nie występuje ruch multicast ani broadcast, a komunikacja jest możliwa jedynie dzięki pakietom kierowanym na adresy unicast. W powyższym przykładzie ruter HQ jest połączony jednym kablem serialowym do dwóch innych ruterów, przy użyciu sieci opartej o technologię Frame Relay lub ATM co uniemożliwia mu nawiązanie relacji sąsiedztwa z innymi urządzeniami w sieci (ATM i Frame Relay nie wspierają komunikacji multicast niezbędnej do nawiązania takiej relacji) w takim przypadku administrator musi ręcznie skonfigurować relację sąsiedztwa lub wykorzystać tunelowanie VPN wspierające wiadomości multicast.
Innym ważnym aspektem dotyczącym protokołu EIGRP oraz RIP w kontekście sieci NBMA jest funkcjonalność podzielonego horyzontu (Split Horizon), która w powyższym przykładzie uniemożliwia ruterowi HQ przekazanie informacji otrzymanych od rutera BR1 do rutera BR2.
Rodzaje modeli sieciowych
- Proces Same-Layer Interaction – Zachodzi pomiędzy dwoma urządzeniami, wymieniającymi dane na poziomie jednej, tej samej warstwy modelu OSI.
- Proces Adjacent-Layer Interaction – Zachodzi na jednym urządzeniu pomiędzy różnymi warstwami modelu OSI.
- Funkcja End-to-end delivery – Jest realizowana w warstwie trzeciej za pomocą warstwy czwartej. Stanowi gwarancje dostarczenia całości przesyłanych danych, od urządzenia źródłowego do docelowego.
