RS (Router Solicitation)

Funkcje wiadomości RS

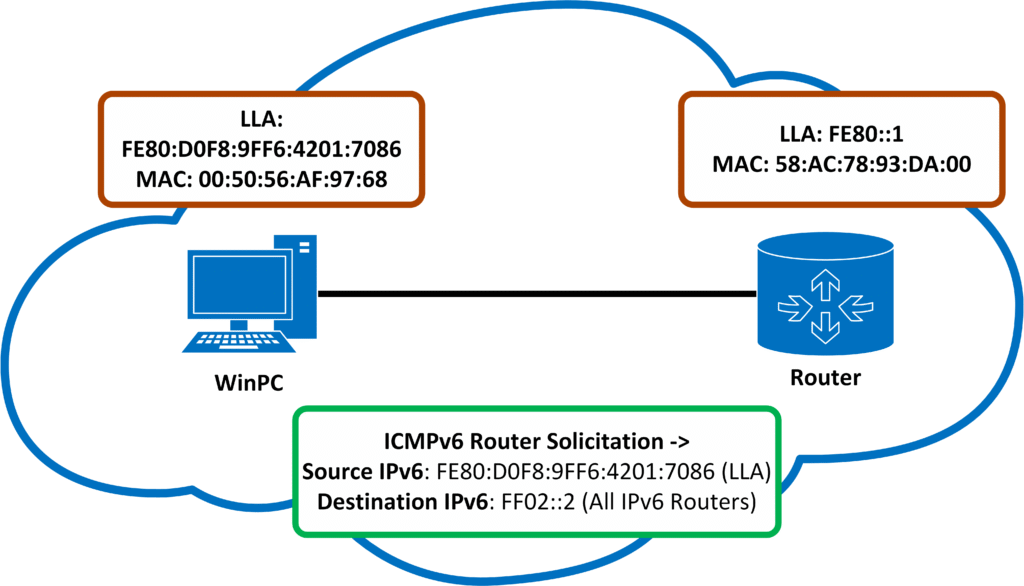

• Wiadomość RS (Router Solicitation) jest wykorzystywana w procesie pozyskiwania adresu IPv6.

Budowa wiadomości RS

• Ramka Ethernetowa (Link-Layer):
  • Destination MAC address (33:33:00:00:00:02) – Multicast-owy adres MAC (33:33), stworzony na podstawie docelowego multicast-owego adresu IPv6 (ff02:2 -> 00:00:00:02)
  • Source MAC address (00:50:56:AF:97:68) – źródłowy adres MAC urządzenia końcowego.
  • Type field (0x86dd) – Wykorzystywany protokół warstwy trzeciej (IPv6).
• Nagłówek protokołu IPv6:
  • Next Header (58) – Wskazują protokół ICMPv6 jako zawartość użyteczną przesyłanego pakietu.
  • Hop Limit (255) – Określa maksymalną liczbę przeskoków, zwiększaną o jeden względem każdego napotkanego po drodze rutera. Wartość 255 oznacza że następny ruter który odbierze wiadomość RS zwiększy jej wartość do 256, a tym samym będzie zmuszony ją porzucić.
  • Source IPv6 address (FE80:D0F8:9FF6:4201:7086) – źródłowy adres IPv6 link-local.
  • Destination IPv6 address (FF02::2) – Multicast-owy adres IPv6 (Router Multicast address).
• Nagłówek protokołu ICMPv6:
  • Type (133) – Określa rodzaj przesyłanej wiadomości protokołu NDP, w nie mniejszym przypadku jest to wiadomość RS.
  • Type (0) – Wartość ignorowana przez odbiorcę.
  • Checksum (0x3277) – Suma kontrolna nagłówka protokołu ICMPv6.
• Dodatkowe opcje Source Link-Layer (Inside ICMPv6):
  • Type (1) – Określa zawartość pola opcji, jako (Source Link-Layer Option).
  • Length(1) – Określa wielkość pola opcji, w jednostkach ośmiu oktetów (8 bitów).
  • Source Link Layer address (00:50:56:AF:97:68) – Adres MAC nadawcy wiadomości RA.

Rodzaje wiadomości ICMPv6 NDP

• Router Solicitation (RS)
• Router Advertisement (RA)
• Neighbor Solicitation (NS)
• Neighbor Advertisement (NA)
• Redirect
