Wiadomość RA (Router Advertisement) stanowi odpowiedź lokalnego rutera na odebrane zapytanie RS. Zawiera podstawowe informację dotyczące skonfigurowanej metody pozyskiwania adresów IPv6 (Takie jak flagi A, O oraz M) jak i dane wspomagające ten proces (Prefix oraz długość prefix-u).

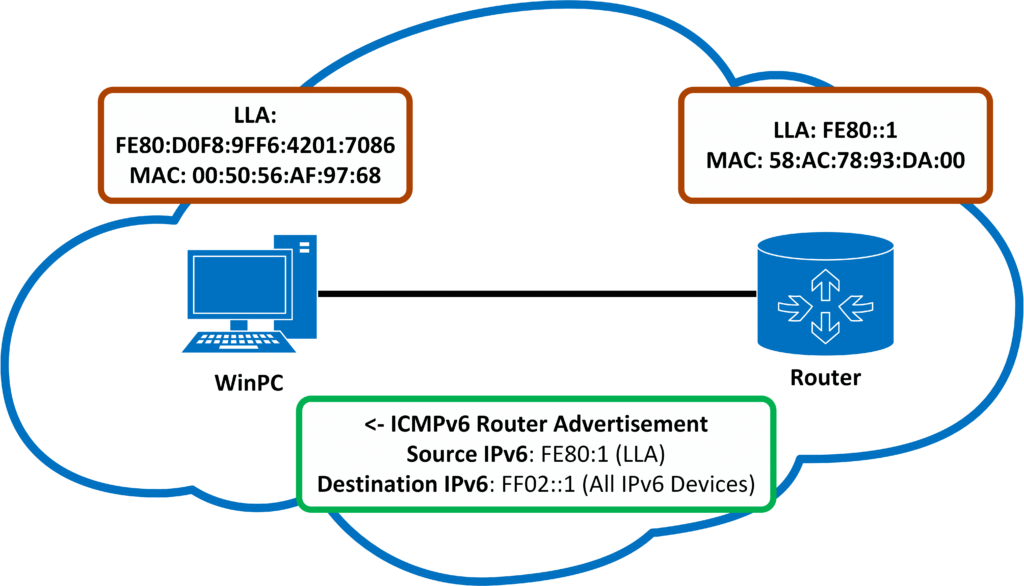

Wiadomość Router Advertisement
Budowa wiadomości RA
Ramka Ethernetowa (Link-Layer):
Destination MAC address (33:33:00:00:00:01 / 00:50:56:AF:97:68) – Multicast-owy adres MAC (33:33) stworzony na podstawie docelowego multicast-owego adresu IPv6 (ff02:1 -> 00:00:00:01). W przypadku skonfigurowania na ruterze odpowiedzi na wiadomość RS, za pomocą adresu Unicast MAC, adres docelowy będzie stanowił adres źródłowy wiadomości RS.
Source MAC address (58:AC:78:93:DA:00) – źródłowy adres MAC rutera.
Type field (0x86dd) – Wykorzystywany protokół warstwy trzeciej (IPv6).
Nagłówek protokołu IPv6:
Next Header(58) – Wskazują protokół ICMPv6 jako zawartość użyteczną przesyłanego pakietu.
Hop Limit (255) – Określa maksymalną liczbę przeskoków, zwiększaną o jeden względem każdego napotkanego po drodze rutera. Wartość 255 oznacza że następny ruter który odbierze wiadomość RA zwiększy jej wartość do 256, a tym samym będzie zmuszony ją porzucić.
Cur Hop Limit (64) – Proponowana przez lokalny ruter, wartość (Hop Limit) jaką powinno stosować urządzenie końcowe (Wartość 0 oznacza że urządzenie końcowe powinno samo zdecydować o wykorzystywanej wartości (Hop Limit)).
Managed Address Configuration Flag (M flag) (0) – Określa metodę pozyskiwania adresów przez urządzenia końcowe (Wartość 1 sugeruje wykorzystanie metody Stateful DHCPv6).
Other Configuration Flag (O flag) (0) – Określa metodę pozyskiwania adresów przez urządzenia końcowe (Wartość 1 sugeruje pozyskanie dodatkowych informacji dotyczących adresu IPv6 serwera DNS czy nazwy domenowej od serwera DHCPv6).
Home Agent (medium) – Wskazuje że nadana wiadomość RA, została wysłana przez ruter.
Default Router Preference (0) – Określa priorytet lokalnego rutera, co jest szczególnie przydatne w sieci posiadającej więcej niż jedną bramę domyślną. Poszczególne wartości są następujące (01) High, (00) Medium oraz (11) Low.
Router Lifetime(1800) – Określa czas przez jaki urządzenie końcowe powinno wykorzystywać lokalny ruter jako bramę domyślną (Wartość 0 oznacza że ruter nie powinien być brany pod uwagę przy wyborze bramy domyślnej).
Dodatkowe opcje Source Link-Layer(Inside ICMPv6):
Type(1) – Określa zawartość pola opcji, jako (Source Link-Layer Option).
Length(1) – Określa wielkość pola opcji, w jednostkach ośmiu oktetów (8 bitów).
Source Link Layer address (58:AC:78:93:DA:00) – Adres MAC nadawcy wiadomości RA.
Opcje ICMPv6 MTU:
Type (5) – Określa zawartość pola opcji, jako (ICMPv6 MTU).
Length(1) – Określa wielkość pola opcji, w jednostkach ośmiu oktetów (8 bitów).
MTU(1500) – Definiuje maksymalną wartość MTU, jaką powinno wykorzystywać urządzenie końcowe.
Opcje ICMPv6 Prefix Information:
Type(3) – Określa zawartość pola opcji, jako (ICMPv6 Prefix Information).
Length (4) – Określa wielkość pola opcji, w jednostkach ośmiu oktetów. Pole zawiera 4 jednostki czyli 32 oktety.
Prefix Length (64) – Pole wykorzystywane przez funkcję On-Link.
On-Link Flag (L flag) (L flag) – Informuje urządzenie końcowe o stanie funkcji On-Link.
Autonomus Address Configuration Flag (A flag) – Określa metodę pozyskiwania adresów przez urządzenia końcowe (Wartość 1 sugeruje wykorzystanie metody SLAAC).
Valid Lifetime (2592000) – Określa przez jaki czas pozyskany adres IPv6 pozostaje ważny (Valid).
Preferred Lifetime (604800) – Określa przez jaki czas pozyskany adres IPv6 pozostaje preferowany (Preferred).
Prefix (2001:DB8:CAFE:1::) – Informuje urządzenie końcowe, o prefix-ie wykorzystywanym w procesie przyznawania adresu IPv6 za pomocą funkcji SLAAC.
