Konfiguracja protokołu RIP
Podstawowa konfiguracja protokołu RIP
Rozgłaszanie sieci za pomocą protokołu RIP
(config)# router rip
Przechodzi do poziomu konfiguracji protokołu RIP.
(config-router)# version 2
Zmienia wersję protokołu RIP na RIPv2.
(config-router)# network sieć [maska]
Rozpoczyna rozgłaszanie wiadomości protokołu RIP, na interfejsach należących do podanej w komendzie sieci. Przy wpisywaniu adresu można skorzystać zarówno z metody klasowej jak i bez klasowej.
Dezaktywacja interfejsów pasywnych
(config)# router rip
Przechodzi do poziomu konfiguracji protokołu RIP.
(config-router)# passive-interface interfejs
Wyłącza wysyłanie aktualizacji protokołu RIP, na określonym interfejsie sieciowym.
Funkcja Passive-Interface w przypadku protokołu RIP tak samo jak w przypadku protokołu EIGRP czy OSPF, blokuje wysyłanie wiadomości Multicast na wskazanym w komędzie interfejsie sieciowym. Jednak w przypadku protokołu RIP dozwolone jest odbieranie wiadomości na wskazanym interfejsie sieciowym.
Aktywacja interfejsów pasywnych
(config)# router rip
Przechodzi do poziomu konfiguracji protokołu RIP.
(config-router)# passive-interface default
Wyłącza wysyłanie aktualizacji protokołu RIP, na wszystkich interfejsach sieciowych.
(config-router)# no passive-interface interfejs
Włącza wysyłanie aktualizacji protokołu RIP, na określonym interfejsie sieciowym.
Dodatkowa konfiguracja protokołu RIP

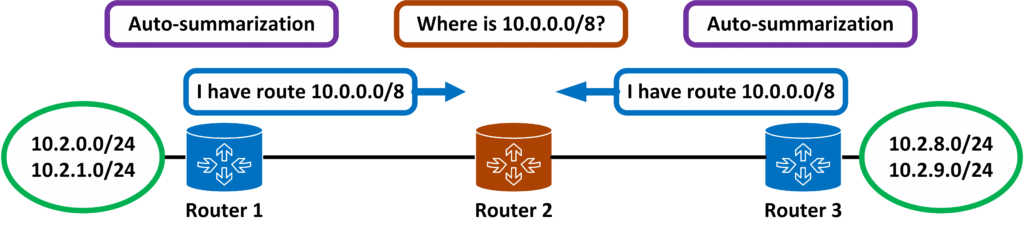

Sumaryzacja tras routingu
(config)# router rip
Przechodzi do poziomu konfiguracji protokołu RIP.
(config-router)# version 2
Zmienia wersję protokołu RIP na RIPv2.
(config-router)# no auto-summary
Wyłącza funkcję automatycznej sumaryzacji.
(config-router)# interface interfejs
Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.
(config-if)# ip summary-address rip sieć maska
Tworzy statyczną sumaryzację względem protokołu RIP.
Redystrybucja protokołu RIP
# Konfiguracja Router mapy została opisana w artykule: Router mapa.
(config)# router rip
Przechodzi do poziomu konfiguracji protokołu RIP.
(config-router)# version 2
Zmienia wersję protokołu RIP na RIPv2.
(config-router)# redistribute protokół ASN metric 1-16(Hop Count) router-map nazwa-router-mapy
Rozpoczyna redystrybucje wskazanego protokołu routingu, do protokołu RIP.
Protokół RIP tak samo jak protokół EIGRP wymaga skonfigurowania domyślnej metryki, przed rozpoczęciem procesu redystrybucji (W przeciwnym wypadku trasy będą rozgłaszane z metryką równą 16, oznaczającą trasy nieosiągalne).
Propagacja trasy Default Route
(config)# router rip
Przechodzi do poziomu konfiguracji protokołu RIP.
(config-router)# version 2
Zmienia wersję protokołu RIP na RIPv2.
(config-router)# default-information orginate [only]
Włącza propagacje trasy domyślnej wraz z innymi trasami statycznymi.
* only – Zezwala na redystrybucje jedynie trasy domyślnej.
Równoważne obciążenia sieciowego
(config)# router rip
Przechodzi do poziomu konfiguracji protokołu RIP.
(config-router)# maximum-path 1-32
Określa maksymalną liczbę jednocześnie wykorzystywanych tras routingu.
Konfiguracja ustawień RIP z poziomu interfejsu sieciowego
(config)# interface interfejs
Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.
(config-if)# ip rip v2-broadcast
Zmienia domyślny multicast-owy adres IP, na który protokół RIPv2 wysyła wiadomości aktualizacyjne, na adres rozgłoszeniowy (255.255.255.255).
(config-if)# [no] ip split-horizon
Wyłącza / Włącza funkcję split-horizon na konfigurowanym interfejsie sieciowym.
(config-if)# ip rip send version {1 / 2 / 1 2}
Określa jakie wersje wiadomości protokołu RIP, będą propagowana na konfigurowanym interfejsie sieciowym.
(config-if)# ip rip receive version {1 / 2 / 1 2}
Określa jakie wersje wiadomości protokołu RIP, będą akceptowane na konfigurowanym interfejsie sieciowym.
Uwierzytelnianie protokołu RIP
Konfiguracja funkcji Key-Chain
(config)# key chain nazwa-key-chain
Tworzy nowy zestaw kluczy Key Chain.
(config-keychain)# key 0-2147483647(ID klucza)
Tworzy nowy klucz Key Chain.
(config-keychain-key)# key-string [0 / 7](0) klucz
Określa wartość klucza (Wymaga podania wartości zahaszowanej)
(config-keychain-key)# cryptographic-algorithm {hmac-sha-1 / hmac-sha-256 / hmac-sha-384 / hmac-sha-512 / md5}
Definiuje jaki algorytm haszujący będzie wykorzystywany podczas wymiany kluczy pomiędzy urządzeniami.
(config-keychain-key)# accept-lifetime local ([Czas początkowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)) {infinite / duration 1-2147483646(sekundy) / ([Czas końcowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)})
Definiuje okres czasu przez jaki dany klucz będzie używany do odbierania wiadomości (Jest to okres czasu podczas którego dany klucz pozostaje akceptowalny).
(config-keychain-key)# send-lifetime local ([Czas początkowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)) {infinite / duration 1-2147483646(sekundy) / ([Czas końcowy] godzina(hh:mm:ss) miesiąc(nazwa angielska) dzień(1-31) rok(1993-2035)})
Definiuje okres czasu przez jaki dany klucz będzie używany w wysyłanych wiadomościach (Czas ten powinien być krótszy od czasu „accept-lifetime”).
Przykładowa konfiguracja funkcji Key-Chain
(config)# key chain RIP
(config-keychain)# key 1
(config-keychain-key)# accept-lifetime local 01:00:00 april 1 2014 01:00:00 may 2 2014
(config-keychain-key)# send-lifetime local 01:00:00 april 1 2014 01:00:00 may 2 2014
(config-keychain-key)# key-string Cisco!2345
(config-keychain-key)# key 2
(config-keychain-key)# accept-lifetime local 01:00:00 may 1 2014 infinite
(config-keychain-key)# send-lifetime local 01:00:00 may 1 2014 infinite
(config-keychain-key)# key-string Cisco1234567
Okresy czasu akceptacji oraz wysyłania klucza zostały tak skonfigurowane, aby się nachodziły. Dzięki czemu administrator może zniwelować możliwe rozbieżności w konfiguracji czasu lokalnego, względem obydwóch urządzenień. Powyższa konfiguracja oznacza, że przez pewien okres czasu urządzenie będą akceptowały obydwa klucze.
# show key chain
Wyświetla konfigurację funkcji Key Chain.
Przypisywanie funkcji Key-Chain do protokołu RIP (Plain Text)
(config)# interface interfejs
Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.
(config-if)# ip rip authentication key-chain nazwa-key-chain
Przypisuje klucze Key Chain, do protokołu RIP, względem konfigurowanego interfejsu sieciowego.
Przypisywanie funkcji Key-Chain do protokołu RIP (MD5)
(config)# interface interfejs
Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.
(config-if)# ip rip authentication mode md5
Określa metodę szurfowania klucza Key Chain na MD5.
(config-if)# ip rip authentication key-chain nazwa-key-chain
Przypisuje klucze Key Chain, do protokołu RIP, względem konfigurowanego interfejsu sieciowego.
Konfiguracja protokołu RIPng
Podstawowa konfiguracja protokołu RIPng
Konfiguracja nowej instancji RIPng
(config)# ipv6 unicast-routing
Włącza funkcję routingu protokołu IPv6, względem konfigurowanego urządzenia.
(config)# ipv6 router rip nazwa-instancji-RIP
Przechodzi do poziomu konfiguracji protokołu RIPng.
(config-rtr)# maximum-patch 1-16(16)
Określa maksymalną ilość tras równoważnego obciążenia.
Aktywacja protokołu RIPng względem interfejsu sieciowego
(config)# interface interfejs
Przechodzi do poziomu konfiguracji określonego interfejsu sieciowego.
(config-if)# ipv6 rip nazwa-instancji-RIP enable
Aktywuje protokół RIP na konfigurowanym interfejsie sieciowym.
# show ipv6 eigrp neighbor
Wyświetla aktywne relację sąsiedztwa.
Dezaktywacja interfejsów pasywnych
(config)# ipv6 router rip nazwa-instancji-RIP
Przechodzi do poziomu konfiguracji protokołu RIPng.
(config-rtr)# passive-interface interfejs
Wyłącza wysyłanie aktualizacji protokołu RIP na wskazanym interfejsie.
Aktywacja interfejsów pasywnych
(config)# ipv6 router rip nazwa-instancji-RIP
Przechodzi do poziomu konfiguracji protokołu RIPng.
(config-rtr)# passive-interface default
Wyłącza wysyłanie aktualizacji protokołu RIP na wszystkich interfejsach.
(config-rtr)# no passive-interface interfejs
Włącza wysyłanie aktualizacji protokołu RIP na wskazanym interfejsie.
Komendy SHOW, CLEAR oraz DEBUG
Komendy show RIP
# show ip route
Wyświetla zawartość tablicy routingu.
# show ip route rip
Wyświetla wszystkie trasy routingu pozyskane za pomocą protokołu RIP, jakie znajdują się w tablicy routingu.
# show ip protocols
Wyświetla ustawienia wszystkich skonfigurowanych protokołów routingu dynamicznego. W tym najważniejsze informacje dotyczące konfiguracji protokołu RIP.
# show ip rip database
Wyświetla zwartość bazy protokołu RIP.
Komendy show RIPng
# show ipv6 route
Wyświetla zawartość tablicy routingu, względem protokołu IPv6.
# show ipv6 route rip
Wyświetla wszystkie trasy routingu pozyskane za pomocą protokołu RIP, jakie znajdują się w tablicy routingu, względem protokołu IPv6.
# show ipv6 protocols
Wyświetla ustawienia wszystkich skonfigurowanych protokołów routingu dynamicznego. W tym najważniejsze informacje dotyczące konfiguracji protokołu RIPng.
# show ipv6 rip database
Wyświetla zwartość bazy protokołu RIPng.
# show ipv6 rip next-hops
Wyświetla
